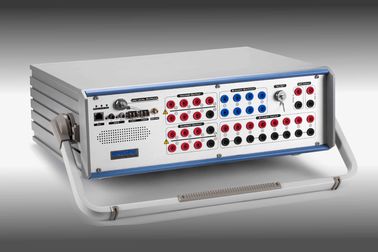

Набор реле К3163и испытывая исполнил ИЭК61850-9-1, ИЭК61850-9-2 ИЭК60044-7/8

Набор реле К3163и испытывая исполнил ИЭК61850-9-1, ИЭК61850-9-2 ИЭК60044-7/8
Набор реле К3163и испытывая исполнил ИЭК61850-9-1, ИЭК61850-9-2 ИЭК60044-7/8

Большие изображения :  Набор реле К3163и испытывая исполнил ИЭК61850-9-1, ИЭК61850-9-2 ИЭК60044-7/8

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: KINGSINE
Сертификация: ISO9001,CE
Номер модели: K3163i
Оплата и доставка Условия:
Количество мин заказа: 1 комплект
Время доставки: 15 рабочих дней
Условия оплаты: T/T заранее, L/C
Поставка способности: 50 sets/M
Подробное описание продукта
Высокий свет:

испытательное оборудование реле защиты

,

вторичный комплект испытания реле впрыски

Неразъемный дизайн, интегрированный выход ИЭК61850 СВ & ГУСЫНИ, аналоговых каналов 6И+4В, встроенного ГПС и ИРИГ-Б, и другого функции выдвижения.



  • Всеобщие тестовые приложения реле
  • Исполненные ИЭК61850-9-1, ИЭК61850-9-2, ИЭК60044-7/8, етк

  • порт волокна 100/1000Мбит для симуляций СМВ и ГУСЫНИ

  • независимые высокие каналы выхода тяготы 6кс35А & 4кс310В

  • 13 выхода низкоуровневых сигнала независимого каналов

  • Измерение АК/ДК (8 входных сигналов каналов, 0,1 класса, 0-600В/0-5А, автоматический ряд)

  • Тарировка датчика (0,02 класса)

  • Тарировка счетчика энергии (механические & электронные метры)

  • Переходная резервная копия игры к 3КХз

  • Легковес, <18kg>

  • Полно модули испытания программного обеспечения функции КРТ

  • гарантия 3-Еарс свободного ремонта и бессрочного обслуживания

  • Подъем бесплатного программного обеспечения



Приказывая РЭФ.



Модель Текущие объемы производства Выходы напряжения тока
К3166 6×35А @ 450ВА максимальное/3×70А @ 850ВА максимальное 7×130В @ 75ВА максимальное
К3166и 6×35А @ 450ВА максимальное/3×70А @ 850ВА максимальное 7×310В @ 90ВА максимальное
К3163 6×35А @ 450ВА максимальное/3×70А @ 850ВА максимальное 4×130В @ 75ВА максимальное
К3163и 6×35А @ 450ВА максимальное/3×70А @ 850ВА максимальное 4×310В @ 124ВА максимальное
К3130 3×35А @ 450ВА максимальное 4×130В @ 75ВА максимальное
К3130и 3×35А @ 450ВА максимальное 4×310В @ 124ВА максимальное





Способный чего серия К31 может испытать



Детали АНСИ® нет.
 Реле ИЭК61850 численные ИЭДс & блок слияния
 Реле предохранения от расстояния  21
 Реле синхронизировать или синхронизм-проверки  25
 Реле недонапряжения  27
 Дирекционные реле силы  32
 Реле подводного течения или ундерповер  37
 Отрицательные реле перегрузок по току последовательности  46
 Реле перегрузок по току/земляного повреждения  50
 Обратные реле перегрузок по току/земляного повреждения времени  51
 Реле фактора силы  55
 Реле перенапряжения  59
 Реле напряжения тока или токовых весов  60
 Дирекционные реле перегрузок по току  67
 Дирекционные реле земляного повреждения  67Н
 Реле перегрузок по току ДК  76
 реле предохранения от измерять или вне--шага Участк-угла  78
 Автоматические реклосинг приборы  79
 Частотные реле  81
 Реле предохранения от перегрузки мотора  86
 Дифференциальные реле защиты  87
 Дирекционные реле напряжения тока  91
 Реле направления напряжения тока и силы  92
 Задействуя реле  94
 Реле напряжения тока регулируя
 Реле Оверимпедансе, З>
 Реле Ундеримпедансе, з
 Реле задержки по времени





Характеристики



  • 10 выходов каналов (6кс35А & 4кс310В), каналы каждого выхода независимый и одновременный контроль значений величины, фазового угла и частоты, способных для того чтобы впрыснуть ДК, волну синуса АК и до гармоник 20кс.
  • Переменный имитатор батареи, ДК 0-350В, 140Ватц максимальное.

  • 13 низкоуровневых выхода каналов до 8Вак/10Вдк максимального.

  • 0-600V / измерение 0-5А АК/ДК в 0,1 классах.

  • Графические модули и шаблоны теста для испытывать различных реле

  • Быстрый испытательный комплекс реле в ручном режиме

  • Испытание снятое/поиск/проверка, пункт & щелчок

  • Объект импорта & экспорта РИО/СРИО

  • Включите к тесту недостатка (СОТФ)

  • Модель электрической системы для динамического испытания

  • Испытание встроенной синхронизации ГПС и ИРИГ-Б сквозное

  • Онлайн дисплей вектора

  • Автоматические результаты теста принимают

  • Автоматическое творение отчета по испытанию

  • Анти--клиппирование обнаруживает, неправильная проводка подключает сигнал тревоги и само-защищает, перегружает и перегревает защиту





Параметр



 Выходы напряжения тока
 Ряд & сила выхода  Ак 4×310 в (Л-Н)  124 ВА максимальное каждое
 Ак 2×620 в (Л-Л)  248 ВА максимальное каждое
 Дк 3×350 в (Л-Н)  140 в максимальное каждое
 Точность

 АК: <0>

 <0>

 ДК: ±10мВ @ <5v>

 Разрешение  1мВ
 Искажение  <0>
 Текущие объемы производства
 Ряд & сила выхода  ак 6×35А (Л-Н)  450 ВА максимальное каждое
 ак 3×70А (2Л-Н)  850 ВА максимальное каждое
 ак 1×100А (6Л-Н)  ВА 1200 максимальный
 дк 3×20А (Л-Н)  300В максимальное каждое
 Точность

 АК: <0>

 <0>

 ДК: ±5мА @ <1a>
 Разрешение  1мА
 Искажение  <0>
 13 низкоуровневых выхода канала
 Количество  13 канала, гнездо авиации 16 штырей
 Напряжение тока выводит наружу ряд  АК 0~8В, ДК 0~10В
 Ряд текущих объемов производства  Номинальное 2мА, максимальный переходный процесс 10мА
 Сила выхода  ≥0.5ВА
 Точность

 (0.01~0.8 Врмс):<0>

 (0.8~8 Врмс): <0>

 Разрешение  0.25мВ
 Искажение (ТХД%)  <0>
 Частота & фазовый угол
 Диапазон изменения частот  ДК~1КХз, переходный процесс 3КХз
 Точность частоты  ±1ппм
 Разрешение частоты  0,001 Хз
 Ряд участка  -360°~360°
 Точность участка  <0>
 Разрешение участка  0.001°
 Волокно ИЭК61850 & порты сети стандарта Этернет ГУСЫНИ (опционная функция)
 Порты волокна

 2 кс 100Басе-ФС дуплексное, тип ЛК

 (Опционный к 10/100Мбит, типу локальных сетей РДЖ45)

 Тип волокна  62.5/125ум (множественное стекловолокно, оранжевый красный цвет)
 Длина волны  1310нм
 Передайте расстояние  >1Км
 Индикатор

 Зеленый цвет Спд (свет): Действительное соединение

 Желтый цвет связи/поступка (моргать): Обменивать данных

 Примечание:  Все оборудование этого модуля готово для активе
 Вспомогательный источник напряжения тока ДК (имитатор батареи)
 Ряд  0~350В @ 140В максимальное
 Точность  Гуар 0.5%Рг.
 Бинарный входной сигнал
 Количество  8пайрс
 Тип  намочите/высушите, измерение
 Порог  10~600Вдк или потенциал освобождают, Программабле
 Разрешающая способность по времени  100ус
 Время Дебоунсе  0~25мс (контролируемое программное обеспечение)
 Диапазон времени  Бесконечный
 Ошибки времени  ±1мс @ 0.001~1с, ±0.1% @ >1с
 Гальваническая изоляция  4 изолированное с каждыми 2 парами
 Двоичный выход (тип реле)
 Количество  4пайрс
 Тип  Контакты реле потенциала свободные, контролируемое программное обеспечение
 АК емкости перерыва  Вмакс: 400Вак/Имакс: 8А/Пмакс: 2500ВА
 ДК емкости перерыва  Вмакс: 300Вдк/Имакс: 5А/Пмакс: 150В
 Двоичный выход (тип полупроводника)
 Количество  4пайрс
 Тип:  Открыт-сборник, гнездо авиации 14 штырей
 ДК емкости перерыва

 5~15Вдк/5мА, 10мА максимальное

 Разрешение АК не

 Время на ответ:  100ус
 Синхронизация
 Режим синхронизации

 ГПС, тип соединитель СМА антенны

 ИРИГ-Б, ФТ3

 ИЭЭЭ1588

 Электропитание & окружающая среда
 Номинальный ввод напряжения  100~240Вак
 Допустимый ввод напряжения  85~264Вак, 125~350ВДК
 Номинальная частота  50/60Хз
 Допустимая частота  45Хз~65Хз
 Расход энергии  ВА 1500 максимальный
 Тип соединения  Стандартное гнездо 60320 АК
 Рабочая температура  -10℃~55℃
 Температура хранения  -20℃~70℃
 Влажность  <95>
 Другие
 Соединение ПК  РДЖ45 локальные сети, 10/100/1000М
 Клемма замыкания на массу  гнездо банана 4мм
 Вес  18 Кг
 Размеры (В кс Д кс х)  468×375×164 (мм)



Дополнительная информация (опционные модули)



 Иньпут измерение ДК (калибратор датчика)
 Входной сигнал напряжения тока  Ряд  дк 0~±10В
 Максимальный входной сигнал  дк ±11В
 Точность  <0>
 Входное комплексное сопротивление  1Мохм
 Настоящий входной сигнал  Ряд  0~±1мА/1~±20мА, автоматический ряд
 Максимальный входной сигнал  600мА
 Точность  <0>
 Входное комплексное сопротивление  15 омов
 Иньпут измерение АК/ДК (стандартный метр)
 Количество входного сигнала  8 входных сигналов (смесь с бинарными парами входного сигнала)
 Ряд напряжения тока  0~600Врмс (Рг: 0.1В, 1В, 10В, 60В, 600В)
 Точность напряжения тока  <0>
 Настоящий ряд  0~5Армс (иньпут струбцина)
 Настоящая точность  <0>
 Тариф образца  10КХз
 Входное комплексное сопротивление  600КΩ
 Диапазон изменения частот  45~65Хз, точность < 0="">
 Точность участка  0~360°, <0>

 Тарировка счетчика энергии
 Использование датчика  Механические метры/электронные метры
 Выход датчика  Высокий рычаг: >4.5В, низший уровень:<0>
 Входной сигнал ИМПа ульс  1 порт входного сигнала ИМПа ульс
 Ряд ИМПа ульс  входной сигнал Макс ИМПа ульс 500КХз.
 Выход ИМПа ульс

 1 выход транзистора, Открыт-сборник, 5-15Вдк/5мА
