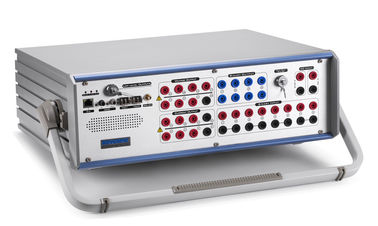

Способность испытать то, что может испытать серия K31

Характеристика

• 10 каналов (6x32A & 4x310V) выходов, каждый из выходных каналов является независимым и одновременным управлением величиной, углом фазы и значениями частоты, способным вводить постоянный ток,Синусовая волна переменного тока и до 20-кратных гармоник.
• Симулятор с переменной батареей, постоянный ток 0-350 Вт, максимум 140 Вт.
• 13 Выходы низкоуровневых каналов до 8Vac/10Vdc max.
• 0-600В / 0-5А измерение переменного тока/ постоянного тока в классе 0,1
• Графические испытательные модули и шаблоны для испытаний различных реле
• Устройство быстрого ретрансляционного испытания в режиме ручного управления
• Испытание стрельбы/поиска/проверки, указания и нажатия
• Устройство по импорту и экспорту RIO/XRIO
• Переключитесь на проверку неисправности (SOTF)
• Модель энергосистемы для динамических испытаний
• Встроенное GPS и IRIG-B синхронное тестирование из конца в конец
• Векторный дисплей онлайн
• Результаты автоматических испытаний предполагают
• Автоматическое создание протокола испытания
• Противоотрезание обнаружения, неправильное проводки подключить тревогу и самозащиту, перегрузки и перегрева защиты

Использование модуля преобразователя для испытания стандартного и многофункционального однофазного и трехфазного преобразователей электрической мощности

Интерфейс программного обеспечения калибровки Fig Transducer

Настройка параметров

Настройка свойств преобразователя, выбор параметра/объекта испытания, найдены на рис.

Фиг. Объект испытания

Ввести интерфейс настройки свойств преобразователя, установить относительную настройку в соответствии с параметром производителя испытываемого преобразователя.

Настройка параметра Fig

Настройка параметра Fig

В просмотре испытания преобразователя введите выбор настройки, выберите количество измерения через выходный тип испытываемого преобразователя, метод испытания может быть свободно выбран путем испытания.

Процедура испытания

1) Испытание соединения

Подключение фиг.

При этом, если вышеприведенный пример применения передатчика мощности для установки подключения для испытания, то другие типы передатчиков подключения будут рассматриваться в качестве стандартных в соответствии с требованиями производителя.

2) Процедура испытаний

Следуйте вышеприведенным требованиям, чтобы полностью установить параметр испытания и соединение, добавить точку испытания, начать испытание, испытательное устройство автоматически рассчитывает ошибку в соответствии с величиной отбора проб
