Трехфазный многофункциональный метр силы/контролируя метр PMC72

Китай Трехфазный многофункциональный метр силы/контролируя метр PMC72 поставщик

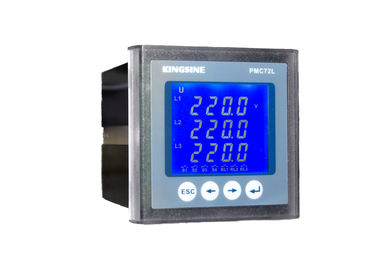

Большие изображения :  Трехфазный многофункциональный метр силы/контролируя метр PMC72

Подробная информация о продукте:

Место происхождения: Шэньчжэнь, Китай
Фирменное наименование: KINGSINE
Сертификация: ISO9001:2008 CE SGS
Номер модели: PMC72L

Оплата и доставка Условия:

Количество мин заказа: 10pcs
Время доставки: 15days
Условия оплаты: T/T
Contact Now
Подробное описание продукта



Трехфазный многофункциональный метр силы/контролируя метр ПМК72



Большой дисплей ЛКД с голубым баклигхт
Широкий диапазон температур
Широкоформатный дисплей



 Особенности функции

  • Принимает 22 ОБЪЯВЛЕНИЕ для достигает электрического измерения параметра, электрическая энергия измеряя, широкий динамический диапазон, высокая точность;
  • Электрический контроль сигнала тревоги сверх-предела параметра, ассоциация реле выхода сигнала тревоги;
  • Поддержите 2 канал ДИ/ДО, 1 выход ИМПа ульс электрической энергии канала;
  • Поддержите протокол МОДБУС-РТС стандартный, сообщение РС-485.

Обзор



          Метр серии ПМК72 трехфазный электрический контролируя принимает тип экран этапа ЛКД, красивый и большой, сверхконтрастный; С высокоскоростным процессором как ядр, измерение электрических параметров используя ОБЪЯВЛЕНИЕ 22, электрической энергии измеряя, широкого динамического диапазона, высокой точности. Смогите опционный установить различный бинары, реле, модуль связи РС-485, смогите легко выполнить интеграцию различной умной системы распределения.



Модель серии

  • Измеритель величины тока ПМК72-И трехфазный цифровой
  • Метр напряжения тока ПМК72-У трехфазный цифровой
  • Метр силы ПМК72-П трехфазный цифровой
  • Метр фактора силы ПМК72-К трехфазный цифровой
  • Метр ПМК72-З трехфазный электрический контролируя
  • Измеритель величины тока экрана ПМК72Л-И ПМК72-Л-И трехфазный ЛКД
  • Метр напряжения тока экрана ПМК72Л-У ПМК72Л-У трехфазный ЛКД
  • Метр силы экрана ПМК72Л-П ПМК72Л-П трехфазный ЛКД
  • Метр фактора силы экрана ПМК72Л-К ПМК72Л-К трехфазный ЛКД
  • Метр ПМК72Л-З ПМК72Л-З трехфазный электрический контролируя

Применения

  • Промышленная система автоматизации распределения
  • Система электростанции вспомогательная
  • Система автоматизации подстанции
  • Система управления энергией
  • Умная электротехника особняка
  • Переключение передач максимума & низшего напряжения

Особенности функции



Модель продукта

ПМК72Л-З

ПМК72-З

ПМК72Л-К

ПМК72-К

ПМК72Л-П

ПМК72-П

ПМК72Л-У

ПМК72-У

ПМК72Л-И

ПМК72-И

Мгновенное реальное виртуальное значение











Настоящая одиночная фаза & нейтральная линия





Линия напряжения тока/линия & участок/линия





Частота









Одиночная фаза активной силы трехфазная &







Одиночная фаза реактивной мощности трехфазная &









Одиночная фаза фактора силы трехфазная &







Энергия











Выход канального импульса активной энергии 1









Реактивная энергия









Сообщение











Протокол МОДБУС-РТУ

Дисплей











ЛКД или СИД

Другое











Подъем программы поддержки онлайн

Опционная функция











1 канал РС-485

ДИ 2-чаннел

2-чаннел ДЕЛАЮТ

2-чаннел ограничивает сигнал тревоги





Технический параметр



Электрические характеристики

Тип измерения

Трехфазная система АК 3-провода

Трехфазная четырехпроводная система АК



Частота отсчетов: 64 раз в цикл

Данные обновленный тариф

Точность измерения

Настоящий

0,5%

Напряжение тока

0,5%

Сила

0,5%

Частота

0.05Хз

Активная энергия

1,0%

Реактивная энергия

2,0%

АО

1%

Характеристики ввода напряжения



Измеряя напряжение тока

3 кс 220/380В (соединенное сразу)

3 кс 57.7/100В (подключенное КТ)

Позволенная нагрузка

1,2 раз/непрерывный

Входное комплексное сопротивление

1.8МΩ

Характеристика течения входного сигнала

Измеряя течение

5А или 1А (подключенные КТ)

Позволенная нагрузка

1,2 раз/непрерывный

Входное комплексное сопротивление

<0>

Бинарный входной сигнал

Напряжение тока деятельности

Пассивный сухой контакт (электропитание буйлт-ин+15ВДК)

Входное комплексное сопротивление

5КΩ

Напряжение тока изоляции

2КВ

Выход реле

Тип узла

Механический удар

Емкость узла

220 ВАК/5А 30 ВДК/5А

Работая электропитание

АК

85~265 ВАК/45-65Хз

ДК

100~300 ВДК

Диссипация силы

< 3W="">

Механические свойства

Вес

0.5кг

Ранг предохранения от ИП

Панель ИП52, тело ИП30

Размер

72С 72 кс 95мм

Рабочая температура

-10~55℃

Температура хранения

-20~70℃

Относительная влажность

5% - 90%РХ, отсутствие конденсации

ЭМК

Взаимодействие электростатической разрядки

ИЭК 61000-4-2, уровень 4

Группа в составе анти--быстрый переходный ИМП ульс

ИЭК 61000-4-4, уровень 4

Анти--удар

ИЭК 61000-4-5, уровень 3

магнитное поле Анти--частоты

ИЭК 61000-4-8, уровень 3

Проведение электрической изоляции

Сопротивление изоляции

ГБ/Т13729, >50МΩ

Напряжение тока витхстанд частоты

ГБ/Т13729, АК 2КВ 50Хз /1min

Напряжение тока импульса

ГБ/Т13729,5КВ, 1.2/50ус



Проводник выбора



СПЕЦИФИКАЦИЯ:  ПМК72А-Б-К-Д-Э-Ф

Модельная спецификация:

ПМКЛ

Дисплей ЛКД

ПМК72

Цифровой дисплей

Б значит тип

И

трехфазный измеритель величины тока

У

трехфазный метр напряжения тока

П

трехфазный метр силы

К

трехфазный метр фактора силы

З

трехфазная сила контролируя метр

Напряжение тока измерения к расклассифицированное серединами, настоящее

1

57.7/100В, 5А

2

57.7/100В, 1А

3

220/380В, 5А

4

220/380В, 1А

Частота системы д

1

50Хз

2

60Хз

Электропитание е работая

1

100~300ВДК, 85~265ВАК/45~65Хз

Функция ф опционная

С

входной сигнал Бинары 2-Чаннел

Р

выход реле 2-Чаннел

К

1 канал РС485



Пример: модель заказа является следующим: ПМК72Л-И-3-1-1-СР

Оно значит что ПМК72Л трехфазный измеритель величины тока дисплея СИД классифицировал измерять 220/380В 5А, частота 50Хз системы, электропитание 85~265ВАК/45~65Хз, вариант входной сигнал 2 каналов бинарные и выход реле 2 каналов.
