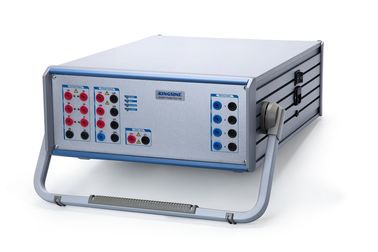

Блок управлением ГУСЫНИ шоу тестера предохранения от реле анализа сообщения ГУСЫНИ серийным номером

Нажмите на " ГУСЫНЮ» в основном интерфейсе для того чтобы войти страницу обнаружения сообщения ГУСЫНИ.

Сообщениям ГУСЫНИ можно получать доступ к от любых 3 оптически портов, и щелчка " Ф1: Освежите» для того чтобы обнаружить сообщения ГУСЫНИ которые в настоящее время соединены.

Серийный номер: Покажите блок управлением ГУСЫНИ серийным номером;

Порт: определить настоящий блок управлением ГОООСЭ от оптически порта 1, оптически порт 2 или оптически доступ порта 3, показывает соответствуя номер порта;

Имя ИЭД: Полученное сообщение ГУСЫНИ автоматически соответствует файлу СКД. Если спичка преуспевает, то соответствуя имя ИЭД показано. Если оно не соответствует, то дисплей покажет «/«. Когда щелчок " Ф2: Покажите переключатель» и «имя ИЭД» показывает адрес назначения МАК сообщения ГУСЫНИ;

АППИД: Покажите АППИД блока управлением ГУСЫНИ;

Результаты осмотра: Когда полученное сообщение ГУСЫНИ соответствует файлу СКД и показывает имя ИЭД, тогда нажмите на " Ф3: Проверка последовательности» для проверки соответствует ли параметр сообщения ГУСЫНИ файлу СКД. Если он последователен, то проверите дисплей бара результата; если не, проверите дисплей бара результата. Нажмитеилиосмотреть контрольный списоок последовательности, как показано в диаграмме 5.4-1.

                          Результат спички сообщения Фигуре5.4-1

Препровождение данных серийное: серии в стекловолокне соединяют режим деятельности, не влияют на подачу данных по волокна, а также получают доступ к анализу данных нормальному, функции аппаратуры можно использовать нормально.

Пресса «Ф4: строка, который нужно закрыть (оптически сетевой порт)» для открытия оптически функции препровождения данным по порта серийной, оптически полученных данных порта 1 или оптически порта 2 от оптически порта 2 или оптически один другого порта 1 передний.

Щелчок " Ф5: строка в закрытое (оптически серийный порт)», раскрывает функцию препровождения серийным данным по серийных данных, полученные данные РС от порта ТС в то же время

От «страницы обнаружения ГУСЫНИ», нажмите на блок управлением ГУСЫНИ или нажмите на «вверх по» и «вниз» ключи стрелки для того чтобы выбрать блок управлением ГУСЫНИ (выбранный цвет предпосылки блока управлением ГУСЫНИ желт), нажимают на «ВПИСЫВАЮТ» ключ для того чтобы вписать выбранный блок управлением ГУСЫНИ страница теста виртуального терминала.

«Виртуальный терминал» функция критерия включает список ГУСЫНИ виртуальный терминальный, диаграмму индикации состояния виртуального терминала ГУСЫНИ, диаграмму траверсал виртуального терминала ГУСЫНИ, и изменение виртуального терминала ГУСЫНИ слегка ударяя таблицу рекорда времени, и нажимает на «Ф1: "" Ф2 списка: Ф3 индикации состояния»: Траверсируйте "" Ф4 диаграммы: Время сальто «вы можете переключить 4 страницы функции теста виртуального терминала.

Список ГУСЫНИ виртуальный терминальный: «Тип канала виртуального терминала ГУСЫНИ дисплея в реальном времени терминального списка ГУСЫНИ виртуальный» и значение состояния, если состояние канала виртуального терминала изменяет, то государственные данные по значения немедленно освежают, и автоматически скачут к переменной странице данных, пока изменяющ красный цвет дисплея предпосылки значения данным по бита. Дисплей в реальном времени номера состояния СтНум сообщения ГУСЫНИ в рамку и серийный номер СкНум наблюдать данными по виртуального терминала ГУСЫНИ изменяют.

Диаграмма индикации состояния виртуального терминала ГУСЫНИ: «Диаграмма индикации состояния виртуального терминала ГУСЫНИ» в каждой из карты решетки соответствует виртуальному терминалу, когда одноточечное данных «1" или данные по двойного пункта «10", квадратный красный цвет предпосылки. Когда вы нажимаете на диаграмму решетки, имя канала, тип, и значение нынешнего состояния для соответствуя виртуального терминала показаны на внизу страницы.

Диаграмма траверсал виртуального терминала ГУСЫНИ: «Диаграмма траверсал виртуального терминала ГУСЫНИ» для просмотра терминала ГУСЫНИ дисплея в реальном времени пути виртуального не позднее 90 секунд ситуации перехода государства данных, когда одноточечное данных «1" или двух-точечные данные «10" линии в взгляде показана как квадратные бары.

Таблица рекорда времени сальто изменения виртуального терминала ГУСЫНИ: «Таблица рекорда времени ролловер изменения виртуального терминала ГУСЫНИ» записывает момент изменения виртуального терминала, записывает разницу во времени между последним временем изменения и записывает состояние канала изменения (как состояние канала показателей от ложного → верно)
