Подробная информация о продукте:
Оплата и доставка Условия:
|
| Ряд напряжения тока: | 7×130V | Точность напряжения тока: | ≤±0.05% (2V | 130V) |
|---|---|---|---|
| Рабочая температура: | -10 | +50℃ | Влажность: | 5 | 95%, не-конденсирующ |
| Размер: | 358mm×149mm×297mm | Вес: | <21kg> |
| Высокий свет: | тестер реле защиты 1000Hz,Тестер реле защиты KF920,Тестер реле защиты IEC61850 |
||

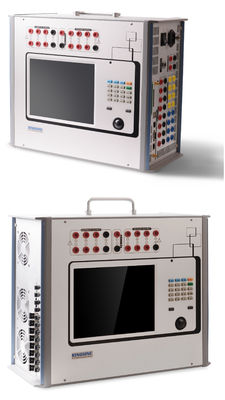

Исполненный тестер реле предохранения от IEC61850 KF920 1000Hz
Описание синхронизирует тестер реле защиты
Всеобщая функция критерия реле защиты, с полно функцией ручного теста, государственный программный механизм, гармоника, тест recloser, линия дифференциал, расстояние, расстояние перегласовки, перегрузки по току, нул программных механизмов, поднимая рывком, направление силы, дифференциальный тариф, дифференциальная гармоника, предохранение от Overexcitation, синхронизирует, резервирует тест электропитания, дифференциал шинопровода, тест частоты, тест Dv/Df, etc.
Особенность синхронизирует набор теста реле защиты
| ● | За исключением теста MU и традиционного реле защиты вводом аналога, KF920 также может испытать IED в умной подстанции которые исполняют со стандартом IEC61850. |
| ● | напряжение тока 7 участков и текущий объем производства 6 участков, максимальное напряжение тока 130V/phase. Максимальное течение 32A/phase (максимальное 192A параллельно 6 участков), выход низкоуровневого сигнала 13 каналов. |
| ● | экран касания 12,1 дюймов, встроенная операционная система окон. Компактная текстура, безопасный и легкий к портативной машинке |
| ● | Смогите быть использовано как показатель и анализатор формы волны. |
Спецификация синхронизирует прибор теста реле защиты
| Синхронизация | |
| Время синхронизации выхода течения и напряжения тока | ≤10µs |
| Фазовый угол частоты и | |
| Диапазон изменения частот | 1 | 1000Hz |
| Точность частоты | <0> <5mhz> <10mhz> |
| Разрешение частоты | 0.001Hz |
| Гармоника | Гармонику и DC можно перекрыть 2 к 25 раз амплитуде (более менее чем нормированная величина) |
| Ряд участка | 0 | 359. 9° |
| Точность участка | ±0.05° |
| Разрешение участка | 0.01° |
| Низкоуровневые выходы | |
| Каналы выхода | 13 канала |
| Ряд выхода | AC: 0 | 8Vrms (действующее значение) |
| Максимальное течение | ≥1mA |
| Точность выхода | <0> <0> |
| характеристики Amp-частоты | ≤±0.1% | 0,5% (1Hz | 1kHz) |
| Разрешение | ≤250µV |
| IEC61850 | |
| Напряжение тока выхода SV | IEC61850-9-1, IEC60044; Расклассифицированный параметр 11585 напряжения тока (0X2D41); IEC61850-9-2: Цифров 1 10mV |
| Течение выхода SV | IEC61850-9-1, IEC 60044: Расклассифицированная защита current463 (0X 1CF), расклассифицированное измерение настоящие 11585 (0X2D41); IEC61850-9-2: Цифров 1 1mA |
| Сигнал синхронизации | IRIG-B отправляя ≥ 2pcs портов; IRIG-B получая ≥ 1pc портов; PPS получая ≥ 1pc портов; Порт GPS: 1pc; Синхронизация accuracy>0.5us |
| Точность испытательной системы | 0,03%; разрешение: 0,0001%, 0,01' |
| Класс проверки теста | 0.2S |
| Электронный трансформатор и задержка MU тест | <2us> |
| Дрожания задержки MU испытывают | <2us> |
| Точность переходной задержки MU | <10us> |
| ГУСЫНЯ получая время | <0> |
| Бинарный I/O получая время | <0> |
Преимущество синхронизирует испытательную систему реле защиты
| ● | Имейте анализ сообщения и статистика действует которая может реальное время проанализировать выход SMV блока слияния, сообщение ГУСЫНИ. Имейте тест consistence протокола и анормалные проверка и статистика сообщения действуют. |
| ● | Само-проверка блока слияния теста консервной банки и механизм обработки ошибок через качество забора, метку в ГУСЫНЕ, данные по сигнала предупреждения определить в сигнале гусыни. |
| ● | Форма волны дисплея в реальном времени, бинарное государство и предыдущее время отключения переключателя в параметре сообщения электрическом. Масштаб времени Марк в сообщении SV через оборудование для того чтобы сосчитать и оценить рассеивание времени сообщения SV блока слияния. |
| ● | Рекордные данные по сообщения в 1 минуте, анализируют/для того чтобы сравнить данные по масштаба времени и амплитуды каждого пробуя пункта, амплитуду дисплея и результаты масштаба времени статистически кривой распределения ошибки и максимальной ошибки. |
вопросы и ответы
Q: Может прибор испытать функцию реле синхронизировать или синхронизм-проверки?
: Да.
Q: Как о гарантии ремонта?
: Весь из наших продуктов имеют 3 лет гарантируют свободного ремонта, и бессрочного обслуживания.
Q: Что ваши технические преимущества?
: Исполняя попробованное значение и ГУСЫНЯ для IEC61850 IEDs, блока etc слияния. Высокоточный сетноого-аналогов 7 × 130V AC усилителя, 6 × 32A и » работать экрана и клавиатуры касания sources.10.4.
