| Высокий свет: | Испытательная система реле KINGSINE,KINGSINE K3163i,Испытательная система реле K3163i |
||
|---|---|---|---|

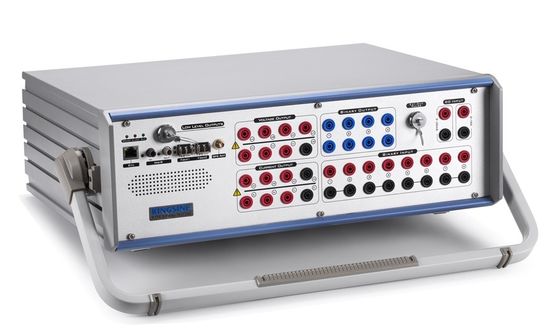

Поддержка IEC61850 теста реле предохранения от дифференциального реле KINGSINE K3163i испытывая
Неразъемный дизайн, вес < 17="">
Наивысшая мощность & точность с аналогового выхода 6x35A & 4x310V;
Исполняя пробуя значение IEC61850 & ГУСЫНЯ;
Вечно-расширяя шаблоны библиотеки теста;
Опционные предварительные функции как тарировка etc счетчика энергии и датчика.
| ● | Всеобщие тестовые приложения реле |
| ● | 10 6x35A&4x310V)выходов каналов (, каналыкаждоговыходанезависимыйиодновременныйконтрользначенийвеличины, фазового углаичастоты, способныхдля того чтобывпрыснутьDC, волнусинусаACидогармоник60x. |
| ● | 13 низкоуровневых выхода каналов до 8Vac/10Vdc максимального. |
| ● | порт волокна 100/1000Mbit для симуляций SMV и ГУСЫНИ |
| ● | Переменный имитатор батареи, DC 0-350V, 140Watts максимальное. |
| ● | Переходная резервная копия игры к 3KHz |
| ● | Полно действуют модули испытания программного обеспечения KRT |
| ● | Графические модули и шаблоны теста для испытывать различных реле |
| ● | Быстрый испытательный комплекс реле в ручном режиме |
| ● | Испытание съемки/поиска/проверки, пункта & щелчка |
| ● | Объект импорта & экспорта RIO/XRIO |
| ● | Переключатель дальше для того чтобы ошибиться тест (SOTF) |
| ● | Модель электрической системы для динамического испытания |
| ● | Онлайн дисплей вектора |
| ● | Автоматические результаты теста принимают |
| ● | Автоматическое творение отчета по испытанию |
| ● | Испытание встроенной синхронизации GPS и IRIG-B сквозное |
| ● | Анти--клиппирование обнаруживает, неправильная проводка для того чтобы соединить сигнал тревоги и само-защитить, перегрузить и перегреть защиту |
| ● | гарантия 3-Years свободного ремонта и бессрочного обслуживания |
| ● | Легковес, <18kg> |
| ● | Подъем бесплатного программного обеспечения |
| ● | Исполненные IEC61850-9-1, IEC61850-9-2, IEC60044-7/8, etc |
| ● | Тарировка датчика (0,02 класса) |
| ● | Тарировка счетчика энергии (механические & электронные метры) |
| Детали | ANSI® нет. |
| Реле IEC61850 численные IEDs & блок слияния | |
| Реле предохранения от расстояния | 21 |
| Реле синхронизировать или синхронизм-проверки | 25 |
| Реле недонапряжения | 27 |
| Дирекционные реле силы | 32 |
| Реле подводного течения или underpower | 37 |
| Отрицательные реле перегрузок по току последовательности | 46 |
| Реле перегрузок по току/земляного повреждения | 50 |
| Обратные реле перегрузок по току/земляного повреждения времени | 51 |
| Реле фактора силы | 55 |
| Реле перенапряжения | 59 |
| Реле напряжения тока или токовых весов | 60 |
| Дирекционные реле перегрузок по току | 67 |
| Дирекционные реле земляного повреждения | 67N |
| Реле перегрузок по току DC | 76 |
| реле предохранения от измерять или вне--шага Участк-угла | 78 |
| Автоматические reclosing приборы | 79 |
| Частотные реле | 81 |
| Реле предохранения от перегрузки мотора | 86 |
| Дифференциальные реле защиты | 87 |
| Дирекционные реле напряжения тока | 91 |
| Реле направления напряжения тока и силы | 92 |
| Задействуя реле | 94 |
| Реле напряжения тока регулируя | |
| Реле Overimpedance, Z> | |
| Реле Underimpedance, z | |
| Реле задержки по времени |
| Выходы напряжения тока | ||
| Ряд & сила выхода | Ac 4×310 v (L-N) | 124 VA максимальное каждое |
| Dc 3×350 v (L-N) | 140 w максимальное каждое | |
| Точность | ±2 acmV<> @ 2V <0>Ac 310v <0>Ac 310v |
|
| dc ±10mV <5v>@ dc ±0.5% @ ≥5V |
||
| Ряд напряжения тока | Ряд I: 30V | |
| Ряд II: 310V | ||
| Автоматический ряд | ||
| Смещение DC | <>тип 20mV. / <1>00 GuarmV | |
| Разрешение | 1mV | |
| Искажение | <0>Тип 15%. / <0>05% Guar. | |
| Текущие объемы производства | ||
| Ряд & сила выхода | ac 6×35A (L-N) | 480 VA максимальное каждое |
| ac 3×70A (2L-N) | 850 VA максимальное каждое | |
| ac 1×100A (6L-N) | VA 1200 максимальный | |
| dc 3×20A (L-N) | 300W максимальное каждое | |
| Точность | мамы ±1 @ <0> <0>Тип 2%Rd+0.01Rg. @ ac 0.5A~35A <0>Guar 05%Rd+0.02Rg. @ ac 0.5A~35A |
|
| dc ±5mA <1a>@ dc ±0.5% @ ≥1A |
||
| Настоящий ряд | Ряд I: 3A | |
| Ряд II: 35A | ||
| Автоматический ряд | ||
| Смещение DC | <3ma Typ=""> | |
| Разрешение | 1mA | |
| Искажение | <0>Тип 25%. / <0>07% Guar. | |
| Низкоуровневый выход | ||
| Количество | 13 канала, гнездо комбинации 16 штырей женское | |
| Ряд выходов напряжения тока | AC 0~8V, DC 0~10V | |
| Ряд текущих объемов производства | Номинальное 2mA, максимальный переходный процесс 10mA | |
| Сила выхода | ≥0.5VA | |
| Точность | (0.01~0.8 Vrms):<0> (0.8~8 Vrms): <0> |
|
| Разрешение | 0.25mV | |
| Искажение (THD%) | <0> | |
| Диапазон изменения частот | 0~3000KHz | |
| Смещение DC | <0> | |
| Частота & фазовый угол | ||
| Диапазон изменения частот | DC~1KHz, переходный процесс 3KHz | |
| Точность частоты | ±0.5ppm | |
| Разрешение частоты | 0,001 Hz | |
| Ряд участка | -360°~360° | |
| Точность участка | <0>тип 2°. / <0> | |
| Разрешение участка | 0.001° | |
| Вспомогательный источник напряжения тока DC (имитатор батареи) | ||
| Ряд | 0~350V @ 140W максимальное | |
| Точность | Guar 0.5%Rg. | |
| Бинарный входной сигнал | ||
| Количество | 8pairs | |
| Тип | влажный/сухой, измерение | |
| Порог | 10~600Vdc или потенциальное свободное, Programmable | |
| Разрешающая способность по времени | 10us | |
| Частота отсчетов | 10KHz | |
| Время Debounce | 0~25ms (программное обеспечение контролировало) | |
| Диапазон времени | Бесконечный | |
| Ошибки времени | ≤1s ±1ms @,±0.1%@>1s | |
| Гальваническая изоляция | 4 изолированное с каждым 2 пары | |
| Двоичный выход (тип реле) | ||
| Количество | 4pairs | |
| Тип | Потенциальные свободные контакты реле, контролируемое программное обеспечение | |
| AC емкости перерыва | Vmax: 400Vac/Imax: 8A/Pmax: 2500VA | |
| DC емкости перерыва | Vmax: 300Vdc/Imax: 5A/Pmax: 150W | |
| Двоичный выход (тип полупроводника) | ||
| Количество | 4pairs | |
| Тип: | Открыт-сборник, тип женщина комбинации | |
| DC емкости перерыва | 5~15Vdc/5mA, 10mA максимальное Разрешение AC не |
|
| Время на ответ: | 100us | |
| Синхронизация | ||
| Режим синхронизации | GPS, тип соединитель SMA антенны IRIG-B (стекловолокно, FT3 типа) |
|
| Электропитание & окружающая среда | ||
| Номинальный ввод напряжения | 100~240Vac | |
| Допустимый ввод напряжения | 85~260Vac, 125~350VDC | |
| Номинальная частота | 50/60Hz | |
| Допустимая частота | 45Hz~65Hz | |
| Расход энергии | VA 1500 максимальный | |
| Тип соединения | Стандартное гнездо 60320 AC | |
| Рабочая температура | -10℃~55℃ | |
| Температура хранения | -20℃~70℃ | |
| Влажность | <95> | |
| Другие | ||
| Соединение ПК | RJ45 локальные сети, 10/100M | |
| Клемма замыкания на массу | гнездо банана 4mm | |
| Вес | 17,5 Kg | |
| Размеры (w x d x h) |
468×375×164 (mm) |
|
(Опционные модули)
Функции IEC61850:
| ● | Полностью исполняя пробуя значение IEC61850 и ГУСЫНЯ; (IEC61850-9-1, IEC61850-9-2/(LE), IEC60044-7/8) |
| ● | Способный одновременно для того чтобы вывести наружу пробовать значение и аналоговые сигналы, или подписчик и опубликовать функция сообщения ГУСЫНИ и I/O контакта реле бинарная. |
| ● | До 36 пробуя каналов значения можно составить карту. |
| Волокно IEC61850 & порты сети стандарта Ethernet ГУСЫНИ (опционная функция) | |
| Порты волокна | 2 x 100Base-FX дуплексного, тип LC (Опционный к 10/100Mbit, типу локальных сетей RJ45) |
| Тип волокна | 62.5/125um (множественное стекловолокно, оранжевый красный цвет) |
| Длина волны | 1310nm |
| Передайте расстояние | >1Km |
| Индикатор | Зеленый цвет Spd (светлый): Действительное соединение Связь/поступок желтый (моргающ): Обменивать данных |
| Примечание: | Оборудование готово, для того чтобы быть активно |
| Оборудование входного сигнала измерения DC готово, для того чтобы быть активно | ||
| Входной сигнал напряжения тока | Ряд | dc 0~±10V |
| Максимальный входной сигнал | dc ±11V | |
| Точность | <0>тип rg 5%. <0> Guar rg 1%. | |
| Входное комплексное сопротивление | ом 1M | |
| Настоящий входной сигнал | Ряд | 0~±1mA/1~±20mA, автоматический ряд |
| Максимальный входной сигнал | 600mA | |
| Точность | <0>тип rg 5%. <0> Guar rg 1%. | |
| Входное комплексное сопротивление | 15 омов | |
| Оборудование тарировки счетчика энергии готово, для того чтобы быть активно | |
| Использование датчика | Механические метры/электронные метры |
| Выход датчика | Высокий рычаг: >4.5V, низший уровень:<0> |
| Входной сигнал ИМПа ульс | 1 порт входного сигнала ИМПа ульс, высокий уровень 5Vdc действительный только. |
| Ряд ИМПа ульс | входной сигнал ИМПа ульс 500KHz максимальный. |
| Выход ИМПа ульс | 1 выход транзистора, Открыт-сборник, 5Vdc/5mA |
| Модель | Текущие объемы производства | Выходы напряжения тока | Опционный |
| K3166i | 6×35A @ 450VA максимальное 3×70A @ 850VA максимальное |
7×310V @ 90VA максимальное | ●IEC61850 SV ●ГУСЫНЯ IEC61850 ●Счетчик энергии cal. ●Датчик cal. |
| K3163i | 6×35A @ 450VA максимальное 3×70A @ 850VA максимальное |
4×310V @ 124VA максимальное | |
| K3130i | 3×35A @ 450VA максимальное | 4×310V @ 124VA максимальное |
