Многофункциональный метр силы МОДБУС - РТУ, РС485 сообщение ПМК180
Широкий диапазон температур
Широкоформатный дисплей
Мини, легкая установка
Высокая эффективность

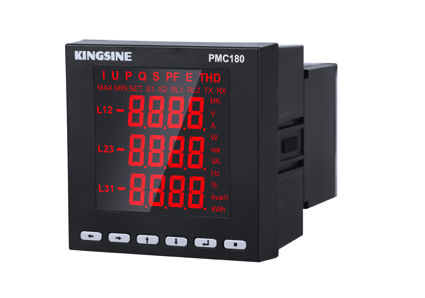

Трехфазный цифровой метр силы ПМК180
Обзор
Метр силы серии ПМК180 трехфазный цифровой принимает дисплей СИД подгонянной, модуларизед, высокой яркости, очень красивый и большой; используйте маломощный микропроцессор как ядр, для того чтобы достигнуть все-электрических измерения параметра и измерять энергии. Смогите опционный установить различный бинары, реле, интерфейс аналогового выхода для того чтобы достигнуть потребностей потребителя различных; интегрирует порты связи РС-485, может легко выполнить интеграцию различной умной системы распределения. Функция продукта практически, легка для использования и обслуживание. Смогите быть использовано в приобъектных контроле и управлении оборудования, обеспечьте поддержку измерения для электрических специалистов применения, обеспечьте основу данных для СКАДА и умная решетка, обеспечивает основу принятия решений для эффективного умного управления энергией.
Особенности функции
|
Особенности функции |
ПМК180З |
ПМК180К |
ПМК180П |
ПМК180У |
ПМК180И |
|
Мгновенное реальное виртуальное значение |
|
|
|
|
|
|
Настоящий Одиночная фаза & нейтральная линия |
◆ |
|
◆ |
|
◆ |
|
Напряжение тока Линия/линия & участок/линия |
◆ |
|
◆ |
◆ |
|
|
Частота |
◆ |
|
|
|
|
|
Активная сила Трехфазная & одиночная фаза |
◆ |
|
◆ |
|
|
|
Реактивная мощность Трехфазная & одиночная фаза |
◆ |
|
|
|
|
|
Фактор силы Трехфазная & одиночная фаза |
◆ |
◆ |
|
|
|
|
Энергия |
|
|
|
|
|
|
Активная энергия |
◆ |
|
|
|
|
|
Реактивная энергия |
◆ |
|
|
|
|
|
Качество силы |
|
|
|
|
|
|
Гармоничное искажение Течение & напряжение тока |
◆ |
|
|
|
|
|
анализ 31 заказа гармоничный Напряжение тока & течение |
◆ |
|
|
|
|
|
Сообщение |
|
|
|
|
|
|
Протокол РС485 /MODBUS |
◆ |
◆ |
◆ |
◆ |
◆ |
|
Дисплей |
|
|
|
|
|
|
Дисплей СИД |
◆ |
◆ |
◆ |
◆ |
◆ |
|
другое |
|
|
|
|
|
|
ДИ 2-чаннел |
◆ |
|
◆ |
◆ |
◆ |
|
*2-чаннел ДЕЛАЮТ |
◆ |
|
◆ |
◆ |
◆ |
|
*1 канал АО: 4-20Ма |
◆ |
◆ |
◆ |
◆ |
◆ |
|
2-чаннел ограничивает сигнал тревоги |
◆ |
|
◆ |
◆ |
◆ |
|
Подъем программы поддержки онлайн |
◆ |
◆ |
◆ |
◆ |
◆ |
Технический параметр
|
Электрические характеристики |
||
|
Тип измерения |
Трехфазная система АК 3-провода Трехфазная четырехпроводная система АК |
|
|
|
Частота отсчетов: 64 раз в сисле |
|
|
Данные обновленный тариф |
1С |
|
|
Точность измерения |
Настоящий |
0,5% |
|
Напряжение тока |
0,5% |
|
|
Сила |
0,5% |
|
|
Частота |
0.05Хз |
|
|
Активная энергия |
1,0% |
|
|
Реактивная энергия |
2,0% |
|
|
АО |
1% |
|
|
Характеристики ввода напряжения |
Измеряя напряжение тока |
3 кс 220/380В (соединенное сразу) |
|
3 кс 57.7/100В (подключенное КТ) |
||
|
Позволенная перегрузка |
1,2 раз/непрерывный |
|
|
Входное комплексное сопротивление |
1.8МΩ |
|
|
Характеристика течения входного сигнала |
Измеряя течение |
5А или 1А (подключенные КТ) |
|
Позволенная перегрузка |
1,2 раз/непрерывный |
|
|
Входное комплексное сопротивление |
<0> |
|
|
Бинарный входной сигнал |
Напряжение тока деятельности |
12~24 ВДК или 220ВАК (внешнее электропитание) |
|
Входное комплексное сопротивление |
12КΩ или 120КΩ |
|
|
Напряжение тока изоляции |
2КВ |
|
|
Выход реле |
Тип узла |
Механический удар |
|
Емкость узла |
220 ВАК/5А, 30 ВДК/5А |
|
|
4-20мА Выход ДК |
Напряжение тока открытой цепи |
15ВДК |
|
емкость перегрузки |
≤500Ω |
|
|
Напряжение тока изоляции |
2КВ |
|
|
Работая электропитание |
АК |
85~265 ВАК/45-65Хз |
|
ДК |
100~300 ВДК |
|
|
Диссипация силы |
<> |
|
|
Механические свойства |
||
|
Вес |
0.5кг |
|
|
Ранг предохранения от ИП |
панель ИП52, тело ИП30 |
|
|
Размер |
96 кс 96 кс 72 мм |
|
|
Рабочая температура |
-40~70℃ |
|
|
Температура хранения |
-50~85℃ |
|
|
Относительная влажность |
5% - 90%РХ, отсутствие конденсации |
|
|
ЭМК |
||
|
Взаимодействие электростатической разрядки |
ИЭК 61000-4-2, уровень 4 |
|
|
Группа в составе анти--быстрый переходный ИМП ульс |
ИЭК 61000-4-4, уровень 4 |
|
|
Анти--удар |
ИЭК 61000-4-5, уровень 3 |
|
|
магнитное поле Анти--частоты |
ИЭК 61000-4-8, уровень 3 |
|
|
Проведение электрической изоляции |
||
|
Сопротивление изоляции |
ГБ/Т13729, >50МΩ |
|
|
Напряжение тока витхстанд частоты |
ГБ/Т13729, АК 2КВ 50Хз /1min |
|
|
Напряжение тока импульса |
ГБ/Т13729, 5КВ, 1.2/50ус |
|
