| порт Ethernet из волоконного канала: | МЭК61850 | Цвет: | Пустое |
|---|---|---|---|
| Материал: | пластмассы | cddd: | 444 |
| Высокий свет: | KF932 Комплект испытаний ретрансляции IEC61850,Комплект испытаний цифрового релета защиты |
||

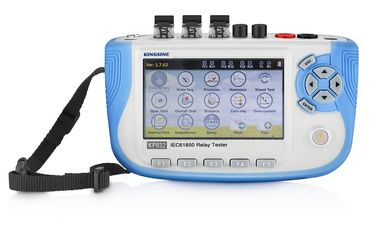

Тестер реле КФ932 ИЭК61850 приложенный к реле предохранения от цифров
Быстрая деталь:
стандарт 1.Комплы ИЭК61850, приложенный к цифровому реле защиты, прибор Меасуре&контрол, умный
терминал, блок слияния и испытывать и обнаружение системы управления подстанции.

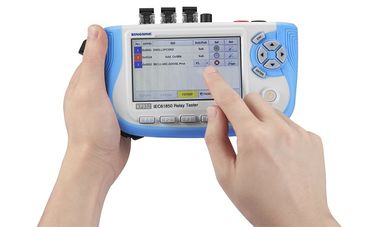

экран 2.Тоуч и кнопочная панель, встретить различное используя привычки.
батарея лития большой емкости 3.4400мАх, непрерывная работа на больше чем 10 часов.
размер 4.Смалл, легкий к портативной машинке.
Спецификация:
Начат тестер реле КФ932 ИЭК61850 основал на умной стандартах связанных подстанцией к
проанализируйте СВ, ГУСЫНЮ, код б и сообщение ИЭЭЭ1588, высчитывает величину, участок и частоту
напряжения тока и настоящий, и монитора в реальном времени терминала ГУСЫНИ виртуального.
Получать испытание короткозамкнутого витка умных приборов через сообщение СВ, ГУСЫНИ отправляя, подписку и
издание сообщений ГУСЫНИ; Функция обнаружения участка достигана путем анализировать и высчитывать
различные блоки контроля; Пользу бинарного входа и выхода трудного контакта можно выполнить на
умная задержка передачи коробки деятельности и СОЭ на точности измерения; СВ и
Анализ и синхронизация статистики исключения ГУСЫНИ действуют для того чтобы достигнуть интеграции блока
дискретная, потерянная рамка и измерение абсолютной задержки.
С небольшим размером, касайтесь проведению деятельности удобства и сильного измерения и
возможности анализа и испытания, набор теста реле КФ932 Хандхэльд цифров значительно встретить умное
деятельность, обслуживание и отладка подстанции защиты, контроля и механизмов управления,
умные терминалы, блок слияния и обнаружение и поручать системы управления станции
требования.
Технические особенности
|
Нет.
|
Деталь анализа | Содержание анализа |
|
Измерение СМВ и
анализ |
Перехват |
Автоматически перехватывает сообщения СВ от 3
оптически порты и 1 оптически интерфейс
|
|
Действующее значение |
Канал дисплея в реальном времени амплитуды, участка
и частота
|
|
| Оссиллографы |
Дисплей в реальном времени форм волны
|
|
| Компонент последовательности |
Дисплей в реальном времени положительная последовательность В1,
отрицательная последовательность В2, зеро положительная последовательность
В0 величины и участка
|
|
| Сила |
Дисплей в реальном времени участка и 3 АБК
активе участка, реактивная мощность, кажущаяся мощность
и фактор силы
|
|
| Векторграф |
Отношение величины и участка
трехфазные напряжение тока и течение показаны
в форме вектора
|
|
| Гармоничный |
Дисплей в реальном времени 0 | 19 гармоник, и шоу
гармоничное контентин форма гистограмм
|
|
| Параметр сообщения |
Дисплей в реальном времени настоящего сообщения
параметры, исходное сообщение и разбиранный
сообщение
|
|
|
Сообщение Анормал |
Номер анормал сообщения
|
|
|
Дискретное значение |
Число сообщений в каждом дискретном
|
|
|
ГУСЫНЯ аналитическая и
анализ |
Перехват |
Автоматически перехватывая сообщения ГУСЫНИ
от 3 оптически портов
|
| Виртуальный терминал |
Дисплей в реальном времени состояния виртуального
терминал, поддерживает разнообразие дисплей.
Автоматически запишите время возврата виртуального
терминал.
|
|
| Сообщение |
Дисплей в реальном времени настоящего значения сообщения
и значение исходного сообщения.
|
|
| Сообщение Анормал |
Номер анормал сообщения
|
|
| Другие | Рекордер |
Рекордный и проанализируйте оффлайновые сообщения
|
|
Измерение подачи
андоптикал сила |
Статистика в реальном времени размера сетевого трафика и
полученная оптически сила
|
|
|
Сообщение ПКАП
анализ |
Автономный анализ сообщений, который хранят в ПКАП
формат
|
|
| Тест полярности |
Испытайте полярность трансформатора
|
|
| Измерение | Ручной тест |
Через выход сообщений СВ, ГУСЫНЯ
андсубскриптион симуляции сообщения совместно
с бинарным входом и выходом трудного контакта
для защиты, контролируйте и контроль ИЭД
тест прибора.
|
| Государственный программный механизм |
Путем выводить наружу множественные последовательные государства, для
определяемые пользователем тесты. Отдельный штат Фореач,
величина, участок, и частота напряжения тока
и течение можно установить. Настраивать состояние
Терминалы ГУСЫНИ виртуальные для встречи различного теста
требования.
|
|
| ИЭД |
Измерять перенося задержку и время СОЭ
аккурасибетвен ГУСЫНЯ и трудное
контакт.
|
|
|
Перекрытый
гармоничный |
2~19гармоникиперекрытына
напряжение тока и течение выхода основные к
осуществите тест приборов ИЭД как
защита, измерение и контроль.
|
Технический параметр
1 электропитание
|
Электропитание
|
|
| Батарея |
Батарея лития большой емкости
|
| Переходник силы |
Входной сигнал: АК100~240В, 50/60Хз, 0.7А
Выход: ДК15В, 1.66А
|
Расход энергии 2
|
Расход энергии
|
|
| Расход энергии |
≤ 6В
|
| Работая электропитание |
Непрерывная работа на моретан 10 часов
|
Интерфейс порта связи 3
|
Оптически порт связи локальных сетей
|
|
| Модель |
100Басе-ФС (сеть стекловолокна 100М дуплексная)
|
| Тип порта |
ЛК
|
| Длина волны |
1310нм
|
| Дальность передачи |
≧1км
|
| Применение |
Времена ИЭК61588 и другие сообщения сети
|
|
Оптически интерфейс связи серийного порта
|
|
| Номер порта |
2 ПК
|
| Тип порта |
СТ
|
| Длина волны |
62.5/125μмМултимоде волокно, Вавелентх850нм
|
| Дальность передачи |
≧1км
|
| Применение |
Получите/отправьте ИЭК60044-7/8 (ФТ3), время ИРИГ-Б
просигнализируйте приемопередатчик
|
|
Интерфейс связи ввода аналога
|
|
| Номер порта |
1 пара
|
| Тип порта |
Резиновый терминал
|
|
Трудный интерфейс связи вход-выхода контакта
|
|
| Номер порта |
2 пары
|
| Тип порта |
Гнездо авиации к резиновому терминалу
|
|
Интерфейс гнезда для платы ТФ
|
|
| Номер порта |
ПК 1
|
| Применение |
Карта ТФ для импорта всей конфигурации станции
храните, документы записи, хранить/экспортируя тест
отчеты и программное обеспечение модернизировать.
|
|
Интерфейс связи ввода аналога
|
|
| Номер порта |
1 пара
|
Сигнал времени 4
|
Сигнал времени
|
|
| ИРИГ-Б |
Точность времени<1us typ="">
|
| ИЭК 61588 |
Точность времени<1us typ="">
|
5 механических параметров
|
Механические параметры
|
|
| Экран дисплея |
4,3' экран ЛКД (с функцией касания)
|
| Размер |
176×100×58 мм
|
| Вес |
≤0.75кг
|
Диапазон температур 6
|
Диапазон температур
|
|
| Высота |
≤5000м
|
| Температура окружающей среды |
Нормальная рабочая температура: - 10~55℃
Хранение и транспорт: - 25~85℃
|
| Относительная влажность |
5%~95%
|
| Атмосферикпрессуре |
60~106КПа
|
