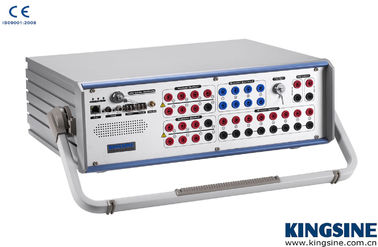

Способность испытать то, что может испытать серия K31

Характеристика

• 10 каналов (6x32A & 4x310V) выходов, каждый из выходных каналов является независимым и одновременным управлением величиной, углом фазы и значениями частоты, способным вводить постоянный ток,Синусовая волна переменного тока и до 20-кратных гармоник.
• Симулятор с переменной батареей, постоянный ток 0-350 Вт, максимум 140 Вт.
• 13 Выходы низкоуровневых каналов до 8Vac/10Vdc max.
• 0-600В / 0-5А измерение переменного тока/ постоянного тока в классе 0,1
• Графические испытательные модули и шаблоны для испытаний различных реле
• Устройство быстрого ретрансляционного испытания в режиме ручного управления
• Испытание стрельбы/поиска/проверки, указания и нажатия
• Устройство по импорту и экспорту RIO/XRIO
• Переключитесь на проверку неисправности (SOTF)
• Модель энергосистемы для динамических испытаний
• Встроенное GPS и IRIG-B синхронное тестирование из конца в конец
• Векторный дисплей онлайн
• Результаты автоматических испытаний предполагают
• Автоматическое создание протокола испытания
• Противоотрезание обнаружения, неправильное проводки подключить тревогу и самозащиту, перегрузки и перегрева защиты

Калибровка энергометров ((Необязательно)

Введение в интерфейс

Калибровка энергомера специализируется на испытании модуля энергометра для электроники и электромеханики, после того как параметры указанного энергометра были введены в этот модуль,эти данные могут быть сохранены для дальнейшего использования, Пользователь может использовать базовый интерфейс параметров модуля энергометра для импорта по умолчанию всех сохраненных настроек энергометра в коробке модуля, и пользователь может проверять, редактировать,Удалить и добавить цели энергометра. На части просмотра, редактирования, удаления и добавления, нажмите на следующее, новое добавление и редактирование будет обработать автоматически.

Интерфейс программного обеспечения для калибровки энергометров

Настройка параметров

Фиг-тестирование

Номинальный ток: Номинальный ток энергометра

Постоянная импульса (импульс/кВт·ч): испытывается постоянная импульса энергометра.

Время нагрева: проверяется время запуска предварительной кондиционирования энергометра.

Время запуска: энергетическое время время запуска.

Температура окружающей среды: температура окружающей среды, подлежащая текущему испытанию

Относительная влажность: относительная влажность при текущем испытании

Фиг Испытательный вид

Тип счетчика: выберите 4-проводной, 3-проводной, однофазный счетчик энергии, активная мощность, реактивная мощность, видимая мощность

Постоянная измерения: Постоянная измерения энергии

Направление: есть выходный сигнал энергоимпульса и входный сигнал энергоимпульса от энергометра.Если при испытании энергометр импульсного сигнала по устройству, он должен быть установлен как внутренний порт.

Тип импульса: тип энергетического импульсного сигнала, может быть выбран поднимающимся и падающим.

Соотношение CT/PT: настройка соотношения трансформатора

Сертификат: подпись испытателя

Время установки: стабильное время выхода энергомера

Импульсы/ротация: количество импульсов энергометра относительно каждого круга

Класс: класс энергометров

Процедура испытаний

1)Испытание соединения

Подключение фиг.

Использование и подача линии испытания импульсного ввода энергии стандартной испытательной линией производителя

2) Процедура испытаний

Устанавливать каждый параметр энергомера в программном обеспечении в соответствии с главой 6.5.2 инструкция, добавить точку испытания, начать испытание, испытательное устройство будет рассчитывать выходное значение энергии в энергометре с помощью реального выходного напряжения, тока, фазы и времени выхода.После того, как энергометр одновременно получает энергию испытуемого устройства, он выводит соответствующий энергетический импульсный сигнал на испытательное устройство, испытательное устройство выводит энергетическое значение и получает энергетический импульсный сигнал для подготовки,затем рассчитать ошибку текущей точки испытания, чтобы определить результат испытания.
