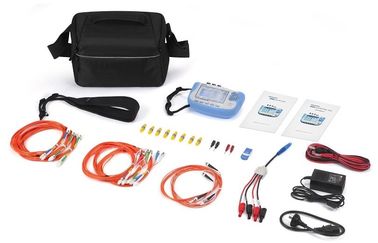

После завершения записи файл в формате pacp сохраняет записанный файл и анализирует записанное сообщение.

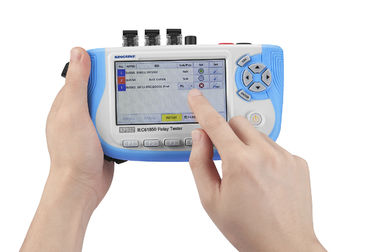

В главном интерфейсе нажмите "Запись волны", чтобы войти в страницу обнаружения модуля записи, страница обнаружения в списке показывает блок управления SV и GOOSE,нажмите "F1 refresh" для обнаружения текущего времени доступа к сообщению SV и GOOSE.

После того, как сообщение обнаружения закончено, нажмите на значокв столбце выбора. Когда выбранный значок столбцаПосле начала записи будет записано сообщение блока управления.И 2 набора SV и 4 группы блоков управления GOOSE могут быть выбраны максимум.

Нажмите "F2 начать запись", чтобы начать запись, нажмите "F3 остановить", чтобы остановить запись (если не вручную остановить запись, сообщение записей 60M автоматически прекратить запись).

Нажмите "F5 Сохранить", чтобы отобразить список выбора имени файла сообщения, переместить курсор к любому имени файла, нажмите клавишу "ENTER",затем записанное сообщение на имя файла, сохраненного на карту TF в папке файла PACP.

Нажмите "F4 Waveform Analysis", нажмите клавиши стрелки вверх и вниз, чтобы переместить курсор к адресной строке MAC, нажмите клавишу "ENTER", чтобы выбрать блок управления для анализа,и затем нажмите "F1 ОК", чтобы войти на страницу анализа формы волны.

Нажмите на значок "T1" (на фоне T1 будет показано красный цвет), затем пальцем на графике световых волн, чтобы контролировать расположение красного курсора 1;

Нажмите на значок "T2" (на фоне T2 будет зеленый цвет), затем на карту световых волн пальцем, чтобы управлять расположением зеленого курсора 2;

После размещения позиций "Cursor 1" и "Cursor 2" и нажатия кнопки "Zoom in", расширьте форму волны между "Cursor 1" и "Cursor 2".

Нажмите "все", затем покажите полную форму волны, вы можете увидеть форму волны выше.

В правом верхнем углу экрана "T1""T2" и "dT" указывают номер сообщения в положении, где расположен курсор T1,номер сообщения курсора T2 и количество кадров сообщений между курсорами T1 и T2, соответственно.

Когда вы нажимаете и выбираете "Переместить курсор" или "перевернуть", затем нажмите направление левой и правой клавиш, чтобы контролировать движение курсора или перевернуть

Нажмите "F3 Waveform / Message", чтобы перейти на страницу отображения исходного сообщения.F2 или клавиши вверх и вниз для перемещения. Каждый раз, когда вы вводите "оригинальную страницу отображения сообщения", номер сообщения не фиксируется, в зависимости от серийного номера курсора 1 или курсора 2,например, положение курсора 1 в последовательности номер 100, нажмите "Ф3 форма волны / Когда пакет входит на страницу отображения исходного сообщения, исходный пакет является номером пакета 100.

Нажмите "Анализ / смещение F4" для отображения статистики исключений SV или GOOSE.

Записывает общее количество кадров, количество потерянных кадров, количество часов, длину сообщения и рассеянность.

Записывать общее количество кадров для блока управления GOOSE, количество кадров StNum, количество потерянных StNum, количество повторяемых SqNum, количество потерянных SqNum,и количество SqNum повторяется
