| Наименование марки: | Kingsine |
| Номер модели: | K3066 |
| МОК: | 1 комплект |
| Время доставки: | 15 рабочих дней |
| Условия оплаты: | T/T, аккредитив |

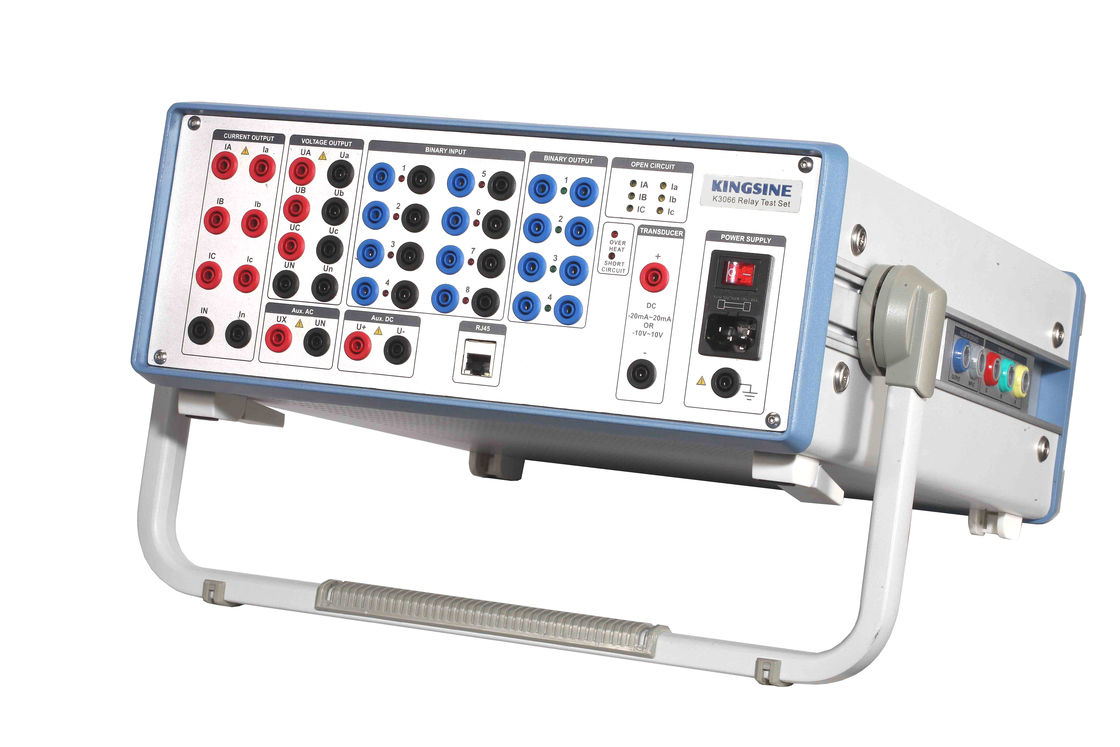

Испытание защитного реле K3066, 7 фазы AC (L-N)
Уникальная технология переключателя питания и усилителя
4 пары Бинарный выход
Мощность:1000ВА
Номинальная частота: 47-65 Гц
Дружественное ПК программное обеспечение для простой эксплуатации!
K30 серии реле тестер чрезвычайно дизайн для зарубежных пользователей, с дружественным ПК программное обеспечение в соответствии с вашими потребностями, уникальные функции и функции помогает вам на всем пути!
1. Уникальная система самозащиты обеспечивает мощную защиту при работе прибора, автоматическое остановка выхода, когда сеть является ненормальной;
2Уникальный переключатель питания и технология усилителя, так что точность выхода и эффективность питания и фактор увеличиваются,который соответствует международной тенденции экономии энергии и охраны окружающей среды;
3. С функцией тревоги испытания заземления корпуса и ввода внешнего напряжения, чтобы гарантировать личную безопасность;
4. два в одном из счетчика и источника, с функцией как внутреннего, так и внешнего испытания, самокалибровки, осциллографа, и длительность каждого осциллографа достигает 50S (функция необязательна);
5. Предлагать независимую Aux. DC для испытуемых устройств, 0 ~ 300V/0.6A (безполюсный и регулируемый);
6. Функция испытания преобразователя и энергометра (необязательная функция);
7. Интерфейс тестирования предлагает уникальную функцию мониторинга выхода и функцию предварительного отслеживания кривой, помогает больше на месте анализа;
Технические данные K3066
|
Генераторы напряжения |
||
|
Настройка Диапазон |
7-фазный переменный ток (L-N) |
7 х 0... 130 В |
|
2-фазный переменный ток (L-L) |
2 х 0... 260 В |
|
|
Сила |
7-фазный переменный ток (L-N) |
7 x 70 ВА, при 0... 130 В |
|
2-фазный переменный ток (L-L) |
2 x 140 ВА, при 0... 260 В |
|
|
Точность |
< 0,07% показаний + 0,03% диапазона гарантирован при 0... 130 В < 0,02% показаний + 0,01% диапазона типичного при 0-130В |
|
|
Резолюция |
1 мВ |
|
|
Генераторы тока |
||
|
Настройка Диапазон |
6-фазный переменный ток (L-N) |
6 х 0... 20 А |
|
3-фазный переменный ток (L-N) |
3 x 0... 40 A (группа А II B) |
|
|
1-фазный переменный ток (3L-N) |
1 х 0... 120 А |
|
|
Сила |
6-фазный переменный ток (L-N) |
6х350ВА, при 0... 20А |
|
3-фазный переменный ток (L-N) |
3x 480ВА, при 0... 40А (группа А II B) |
|
|
1-фазный переменный ток (3L-N) |
1 x 1200 ВА, при 0... 120 А (макс.) |
|
|
Точность |
< 0,07% показания + 0,06% диапазон гарантированный при 0-30A < 0,02% показаний + 0,02% диапазона, типичный при 0-30A |
|
|
Резолюция |
1 мА |
|
|
Генераторы, общие |
||
|
Частота |
Диапазон |
0... 1000 Гц |
|
Точность / дрейф |
Ошибка < 0,001 Гц при 10... 65 Гц, Ошибка < 0,01 Гц при 65 Гц...450 Гц Ошибка < 0,02 Гц при 450 Гц...1000 Гц |
|
|
Резолюция |
00,001 Гц |
|
|
Фаза |
Диапазон |
- 360°... +360° |
|
Точность / дрейф |
Ошибка < 0,2 ° |
|
|
Резолюция |
0.1° |
|
|
Таймер |
Диапазон |
Бесконечное |
|
Точность / дрейф |
Ошибка <0,1 мс |
|
|
Генераторы постоянного тока |
||
|
Диапазоны напряжения |
0... 300В/180Вт |
|
|
Диапазоны тока |
0... 20A/300W |
|
|
Точность |
< 0,07% показаний + 0,03% диапазона гарантированного при 0-300В < 0,04% показаний + 0,02% диапазона, типичный для 0-300В |
|
|
< 0,14% показания + 0,06% диапазон гарантированный при 0-20A < 0,05% показаний + 0,02% диапазона, типичный при 0-20A |
||
|
Резолюция |
1mA; 1 мВ |
|
|
Поставка вспомогательного постоянного тока |
||
|
Диапазон |
0...300В/0,6А |
|
|
Бинарные входы |
||
|
Число |
8 пар |
|
|
Совместимое напряжение |
10 В... 250 В постоянного тока |
|
|
Бинарные выходы |
||
|
Число |
4 пары |
|
|
Мощность |
250 В/3 А переменный ток |
|
|
Синхронизация |
||
|
Режим синхронизации |
GPS |
|
|
Гармоническая |
||
|
Времена гармонического перекрытия |
2... 20 раз |
|
|
Электрическое питание |
||
|
Номинальное входное напряжение |
220VAC±20% |
|
|
Сила |
1000 ВА |
|
|
Номинальная частота |
47 Гц... 65 Гц. |
|
|
Условия окружающей среды |
||
|
Операционная температура |
-5 °C... 55 °C |
|
|
Температура хранения |
-20 °C... 75 °C |
|
|
Диапазон влажности |
5%... 90%, неконденсирующийся |
|
|
Вес |
20 кг |
|
|
Размеры |
460 ((D) × 140 (W) × 360 (H) мм |
|
|
Подключение к ПК |
RJ45 |
|
Набор испытаний защитных реле серии K30:
|
Модель |
Каналы |
Выходы переменного тока |
|
K3063i / K3063Li |
10 выходных каналов |
6*30А/3*40А/4*300В |
|
K3030i / K3030Li |
7 выходных каналов |
3*30А/4*300В |
|
K3066 |
13 выходных каналов |
6*20А/3*40А/7*130В |
|
K3063 |
10 выходных каналов |
6*20А/3*40А/4*130В |
|
K3040 |
7 выходных каналов |
3*40А/4*130В |
|
K3030 |
7 выходных каналов |
3*30А/4*130В |
Основные функции:
|
Позиции |
Нет, нет, нет. |
|
Реле синхронизации |
|
|
Неисправное воспроизведение |
|
|
Синхронизация с GPS |
|
|
Передатчики сверхтока |
50/76 |
|
Реле с перенапряжением в обратном времени |
51 |
|
Реле подтока |
37 |
|
Реле с земными разломами |
50 |
|
Реле направленного перетока |
67 |
|
Реле направленного наземного отказа |
67N |
|
Перенапряженные реле |
59 |
|
Реле низкого напряжения |
27 |
|
Реле направленного напряжения |
91 |
|
Реле направленного питания |
32 |
|
Реле с коэффициентом мощности |
55 |
|
Дифференциальная защита (дифференциальные схемы) |
87 |
|
Оборудование дистанционной защиты (фаза за фазой) |
21 |
|
Отрицательная последовательность релей сверхтока |
46N |
|
Защита от перегрузки двигателя |
51/86 года |
|
Устройства автоматического перекрытия |
79 |
|
Реле с отключением |
94 |
|
Реле регулирующие напряжение |
|
|
Реле с превышением импедантности, Z> |
|
|
Реле с низким impedance, Z |
|
|
Реле с задержкой времени |
|
