| Наименование марки: | Kingsine |
| МОК: | 1 комплект |
| Время доставки: | 15 рабочих дней |
| Условия оплаты: | T/T, аккредитив |

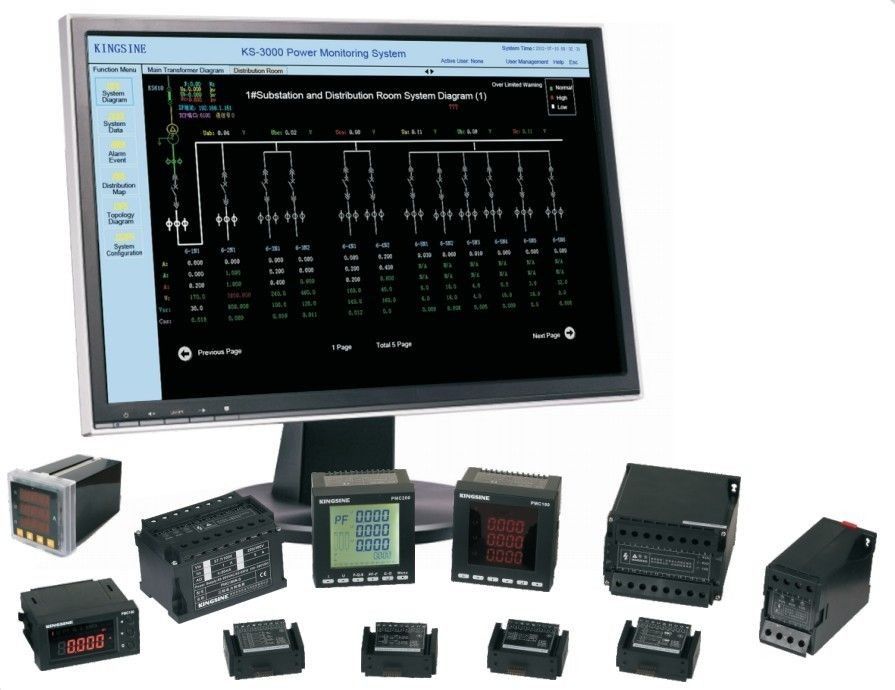

Программное обеспечение системы мониторинга мощности, разработанное Kingsine, для использования компьютера, устройства связи, блока контроля и управления, устройств защиты и т. Д. Это обеспечивает базовую платформу для данных в реальном времени и т. Д.
Эта электрическая система может обеспечить разрешение «интеграции и мониторинга». Major содержит модуль сбора энергии в реальном времени, модуль управления и анализа энергии, базу данных истории в реальном времени. Модуль SOE, модуль SMS-оповещения. Программное обеспечение системы мониторинга Powers играет очень важную роль и обеспечивает очень хороший эффект управления электроэнергией в электрической системе, коммерческих и общественных зданиях, инфраструктуре, автомобилестроении, нефтехимии, телекоммуникациях, металлургии, легкой промышленности, водоподготовке и других областях.
Диапазон применения:
Автоматическая система распределения промышленности
Автоматическая система подстанции
Система обслуживания электростанций
Система управления энергоэффективностью
Электротехника в интеллектуальных
Низковольтный распределительный шкаф
Системная инструкция
1, мастер слой
Главный уровень содержит: программное обеспечение системы мониторинга питания, хост-монитор, службу публикации баз данных, принтер, группы питания ИБП. У нас есть два пути: один сервер, соответствующий одному клиенту, и один сервер, соответствующий мультиклиенту.
2, Уровень связи (устройство связи)
Коммуникационный уровень использует промышленные коммутаторы и диспетчер связи для обеспечения локального мониторинга и контроля соединения с хост-устройством.
3, разделительный слой (локальный счетчик)
Устройство контроля качества электроэнергии, интеллектуальный счетчик последовательных сигналов PMC, защитное реле и контроллер температуры трансформатора устанавливаются на промежуточном уровне для выполнения следующих функций: измерение на месте, мониторинг, связь и т. Д. В серию PMC входят: многофункциональный измеритель мощности PMC200, трех- Цифровой фазовый измеритель мощности, трехфазный сетевой измеритель мощности PMC180N, однофазный цифровой измеритель мощности PMC100 и однофазный сетевой измеритель мощности PMC100N.
Таблица выбора продуктов серии PMC
| модель | PMC 200 | PMC 180Z | PMC 180P | PMC 180U | PMC 180i | PMC 180N | PMC 100Z | PMC 100P | PMC 100U | PMC 100I | PMC 100N |
| Измерение в реальном времени | |||||||||||
фаза напряжение / линейное напряжение / фазный ток | ◆ | ◆ | ◆ | ◆ | - | ◆ | ◆ | ◆ | ◆ | - | ◆ |
| Активная мощность / реактивная мощность / полная мощность | ◆ | ◆ | ◆ | - | ◆ | ◆ | ◆ | ◆ | - | ◆ | ◆ |
| Коэффициент мощности / частота | ◆ | ◆ | ◆ | - | - | ◆ | ◆ | ◆ | - | - | ◆ |
| Активная энергия / реактивная энергия / кажущаяся энергия | ◆ | ◆ | - | - | - | ◆ | ◆ | - | - | - | ◆ |
| Монитор качества электроэнергии | |||||||||||
| Нечетное / четное / полное гармоническое искажение | ◆ | ◆ | - | - | - | ◆ | - | - | - | - | - |
| Одиночная гармоника | 31times | 31times | - | - | - | 31times | - | - | - | - | - |
| Активная / реактивная мощность одиночной гармоники | - | - | - | - | - | ◆ | - | - | - | - | - |
| Компонент последовательности: положительная последовательность / отрицательная последовательность / нулевая последовательность | - | - | - | - | - | ◆ | - | - | - | - | - |
| Степень дисбаланса | - | - | - | - | - | ◆ | - | - | - | - | - |
| Текущий коэффициент К | - | - | - | - | - | ◆ | - | - | - | - | - |
| Коэффициент амплитуды напряжения CF | - | - | - | - | - | ◆ | - | - | - | - | - |
| Характер перегрузки / Монитор последовательности фаз / Разность фаз | - | - | - | - | - | ◆ | - | - | - | - | - |
| Другие функции | |||||||||||
| Энергетический мульти-курс | ◆ | - | - | - | - | - | - | - | - | - | - |
| Макс / Мин / Мгновенное значение | ◆ | - | - | - | - | - | - | - | - | - | - |
| Фазный ток | ◆ | - | - | - | - | - | - | - | - | - | - |
| Активный / реактивный / очевидный спрос | ◆ | - | - | - | - | - | - | - | - | - | - |
| Сигнализация превышения лимита | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ |
| Запись событий SOE (со шкалой времени) | ◆ | - | - | - | - | - | - | - | - | - | - |
| дисплей | |||||||||||
| LCD | ◆ | - | - | - | - | - | - | - | - | - | - |
| LED Цифровая панель управления | - | ◆ | ◆ | ◆ | ◆ | - | ◆ | ◆ | ◆ | ◆ | - |
| Интерфейс связи и протокол | |||||||||||
| RS485 / MODBUS | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ |
| RS232 / MODBUS | вариант | - | - | - | - | - | - | - | - | - | - |
| TCP / IP / MODBUS | вариант | - | - | - | - | - | - | - | - | - | - |
| Profibus-DP | вариант | - | - | - | - | - | - | - | - | - | - |
| Ввод / вывод (опция) | |||||||||||
| Двоичный вход DI | 8-канальный | 2-канальный | 2-канальный | 2-канальный | 2-канальный | - | 2-канальный | 2-канальный | 2-канальный | 2-канальный | - |
| Релейный выход DO | 4-канальный | 2-канальный | 2-канальный | 2-канальный | 2-канальный | - | 2-канальный | 2-канальный | 2-канальный | 2-канальный | - |
| Аналоговый входной AI | 2-канальный | - | - | - | - | - | - | - | - | - | - |
| Аналоговый выход AO | 2-канальный | 1-канальный | 1-канальный | 1-канальный | 1-канальный | 1-канальный | 1-канальный | 1-канальный | 1-канальный | 1-канальный | 1-канальный |
| Класс точности | |||||||||||
| Ток / напряжение | 0,2 уровень | Уровень 0,5 | Уровень 0,5 | Уровень 0,5 | Уровень 0,5 | Уровень 0,5 | Уровень 0,5 | Уровень 0,5 | Уровень 0,5 | Уровень 0,5 | Уровень 0,5 |
| Мощность | Уровень 0,5 | Уровень 0,5 | Уровень 0,5 | - | - | Уровень 0,5 | Уровень 0,5 | Уровень 0,5 | - | - | - |
| Активная энергия | 1,0 уровень | 1,0 уровень | - | - | - | 1,0 уровень | 1,0 уровень | - | - | - | 1,0 уровень |
| Реактивная энергия | 2.0 уровень | 2.0 уровень | - | - | - | 2.0 уровень | 2.0 уровень | - | - | - | 2.0 уровень |
|
|
