| Наименование марки: | Kingsine |
| Номер модели: | KF900 |
| МОК: | 1 комплект |
| Время доставки: | 15 рабочих дней |
| Условия оплаты: | T/T, аккредитив |

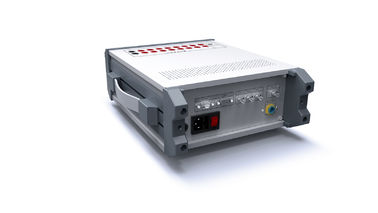

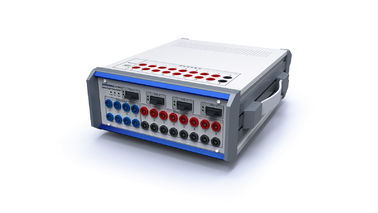

IEC61850-9-1 Система испытаний оптической цифровой реле / Прохождение испытаний KF900
1- Простой тест.
2. меню операций, простая операция
3. Стандарт IEC61850-9-1 / IEC61850-9-2
4Номинальная частота: 50 Гц.
* С четырьмя волоконными интерфейсами Ethernet и трехсторонним выходом FT3
* В соответствии с IEC61850-9-1 или IEC61850-9-2 формат рамы и отправлять образцы FT3 формат рамы или публиковать / подписаться на сообщения GOOSE,
*Стоимость выходной выборки или GOOSE может быть свободно определена,
* Имеет 12 каналов аналогового выхода слабого сигнала, для достижения различных защитных реле, устройств мониторинга и управления, тестирования интеллектуальных операционных ящиков.
Функциональные характеристики
Предоставлять полные испытательные решения для различных защитных устройств и автоматических устройств для всех пользователей электроэнергии по стандарту IEC61850.
Предоставить 4 пары оптического интерфейса 100Base-FX, 3 ((FT3)ST оптический выход, поддержка EC61850-9-1, EC61850-9-2, EC6004-7/8(FT3) и Goose оптический тест вывода цифрового сообщения
Обычная аналоговая двоичная входная процессия совместима, обеспечивая 8 пар аналогового двоичного входа и 4 пары двоичного выхода
Предоставляет 1 интерфейс RG-B/PPS, может получить доступ к сигналу времени RG-B или PPS, который синхронизируется с синхронными часами GPS.
Технический параметр
|
Бинарный ввод
|
|
|
Нет, нет, нет.
|
8 пар |
|
Характеристика ввода |
0V ~ 250V (DC) или без контакта (идентифицируется автоматически) |
|
частота выборки |
10 кГц |
|
Разрешение времени |
100 мкм |
|
Максимальное время измерения |
1.50×105 с |
|
Ошибка синхронизации |
±1ms (0,001s ∼1s) ± 0,1% ((1s ≈ 1,50 × 105 с) |
|
Установка диапазона времени отключения (установка программным обеспечением) |
0 мс 25 мс |
|
Электрическая изоляция |
8 пар входных электрических изоляций |
|
Параметр порогового импеданса ((без контактов) |
5 кΩ...13 кΩ
|
|
Интерфейс синхронизации (GPS) |
|
|
|
Устройство спутниковой синхронизации KSGGPS) является необязательным; Код B (RS485) интерфейс синхронизации |
|
Бинарный выход |
|
|
Нет, нет, нет. |
4 пары |
|
Тип |
без содержимого и без столба, управляемый программным обеспечением |
|
Мощность переменного тока |
Vmax:250V (DC) /Imax:3A |
|
Мощность постоянного тока |
Vmax:250V (DC) /Imax:1A |
|
Силовое питание |
|
|
Номинальное напряжение |
220В ((AC) |
|
Допустимое напряжение |
100V ~ 240V ((AC) |
|
Номинальная частота |
50 Гц |
|
Допустимая частота |
40 ~ 60 Гц |
|
Текущий |
1А (максимум) |
|
Интерфейс FT3 |
|
|
Использование стандарта |
IEC60044-7/8 |
|
Терминал No. |
3 пары |
|
Тип интерфейса |
СТ |
|
Длина волны |
850 нм |
|
Тип оптического волокна |
62.5/125μm, многорежимный |
|
Расстояние передачи |
1 км |
|
Интерфейс связи Ethernet |
|
|
Тип |
10/100 Base-TX ((10/100 Мбит, скрученная пара/ автоматическое скрещивание) |
|
Порт No. |
1 пара |
|
Тип интерфейса |
RJ45 |
|
Тип кабеля |
5 пар скрученной пары |
|
Государственное указание |
Светодиод зеленого цвета (LED green light):эффективное соединение Светодиод желтого цвета ((flicker): передача данных |
|
Интерфейс связи оптическим волокном |
|
|
Тип |
100Base-FX ((100Mbit, волоконно-оптический, полный дуплекс) |
|
Порт No. |
4 пары |
|
Тип интерфейса |
SC |
|
Тип кабеля |
62.5/125μm ((мультимодные волокна оранжевые) |
|
Длина волны |
1300 нм |
|
Расстояние передачи |
> 1 км |
|
Государственное указание |
SPD зеленый ((светлый):эффективное соединение Ссылка/AcT yellow ((flicker): передача данных |
|
Операционная среда |
|
|
Операционная температура |
-10°C+50°C |
|
Температура хранения и транспортировки |
-20°C+70°C |
|
Влажность |
5~90% относительная влажность, без конденсации
|
Видео
|
|
