| Наименование марки: | Kingsine |
| МОК: | 1 комплект |
| Время доставки: | 15 рабочих дней |
| Условия оплаты: | T/T, аккредитив |

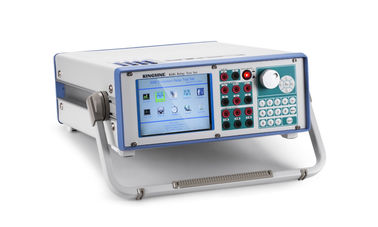

Сборник испытаний вторичного впрыска защитного реле K68i
1Простой тест.
2Меню операций, простая операция
3Мощность: 1000 ВА
4. с функцией обнаружения самообеспечения заземления
5.Максимальное напряжение переменного тока может достигать 300 В в каждой фазе
6. Все в одном дизайн реле тестер с 6,4 дюйма LCD дисплея
Самое эффективное решение для испытаний реле!
Все в одном дизайне, способный тестировать большинство релей вручную или автоматически!
Особенности программного обеспечения
1. способный проверять большинство реле вручную или автоматически: реле напряжения, реле тока, реле частоты,
Реле мощности, реле импеданса, реле гармонии, реле расстояния и т.д.;
2. С функцией самообеспечения-заземления-открытия, интерфейс программного обеспечения может показать, является ли корпус
хорошо заземленные или нет, эффективно обеспечивают безопасность испытаний.
Характеристики оборудования
1. All-in-one дизайн реле тестер с 6,4 дюйма LCD дисплея;
2. 4 фазы переменного тока напряжения соус и 3-фазы переменного тока соус могут выводиться вместе, даже диапазон,
Фаза, частота может устанавливаться независимо;
3. Максимальное напряжение переменного тока может достигать 300V в каждой фазе, Предложить независимый Aux.
V/0.6A (безполярный и регулируемый);
4. Предлагают различные типы портов компьютера: USB порт, RJ45 порт, VGA видео порт, USB / RJ45 порты
удобный для передачи данных, VGA Video Port может подключаться к проектору и легкий для изучения и обучения;
5Сверхдолгая жизнь Ротационный кодер + Функциональная клавиатура.
Технические данные K68
|
Генераторы напряжения |
||
|
Настройка Диапазон |
4-фазный переменный ток (L-N) |
4 х 0... 300 В |
|
|
2-фазный переменный ток (L-L) |
2х0...600 В |
|
Сила |
4-фазный переменный ток (L-N) |
4 x110ВА, при 0... 300 В |
|
|
2-фазный переменный ток (L-L) |
2 x 220 ВА, при 0... 600 В |
|
Точность |
< 0,07% показаний + 0,03% диапазона гарантированного при 0-300В < 0,04% показаний + 0,01% диапазона, типичный для 0-300В |
|
|
Резолюция |
1 мВ |
|
|
Генераторы тока |
||
|
Настройка Диапазон |
3-фазный переменный ток (L-N) |
3 х 0... 35 А |
|
|
1-фазный переменный ток (3L-N) |
1 х 0... 105 А |
|
Сила |
3-фазный переменный ток (L-N) |
1x 450ВА, при 0... 35А |
|
|
1-фазный переменный ток (3L-N) |
1 x 1000 ВА при 0... 105 А |
|
Точность |
< 0,14% показания + 0,06% диапазон гарантированный при 0-35A < 0,05% показаний + 0,02% диапазона, типичный при 0-35A |
|
|
Резолюция |
1 мА |
|
|
Генераторы, общие |
||
|
Частота |
Диапазон |
0... 1000 Гц |
|
|
Точность / дрейф |
Ошибка < 0,001 Гц при 10... 65 Гц, Ошибка < 0,01 Гц при 65 Гц...450 Гц Ошибка < 0,02 Гц при 450 Гц...1000 Гц |
|
|
Резолюция |
00,001 Гц |
|
Фаза |
Диапазон |
- 360°... +360° |
|
|
Точность / дрейф |
Ошибка < 0,2 ° |
|
|
Резолюция |
0.1° |
|
Время |
Диапазон |
0... 999, 999, 999 |
|
|
Точность / дрейф |
Ошибка < 1 мс |
|
Генераторы постоянного тока |
||
|
Диапазоны напряжения |
0... 300В/180ВА |
|
|
Диапазоны тока |
0... 20A/300W |
|
|
Точность |
Ошибка <0,1% показания + 0,1% диапазон гарантированный при 0...300 В; Ошибка <0,1% показания + 0,1% диапазон гарантированный при 0...20 А; |
|
|
Резолюция |
1mA; 1 мВ |
|
|
Поставка вспомогательного постоянного тока |
||
|
Диапазон |
0...300В/0,6А |
|
|
Бинарные входы |
||
|
Число |
8 пар |
|
|
Совместимое напряжение |
10 В... 250 В постоянного тока |
|
|
Бинарные выходы |
||
|
Число |
4 пары |
|
|
Мощность |
250В/3А (переменный ток/ постоянный ток) |
|
|
Синхронизация |
||
|
Режим синхронизации |
GPS |
|
|
Гармоническая |
||
|
Времена гармонического перекрытия |
2... 9 раз |
|
|
Электрическое питание |
||
|
Номинальное входное напряжение |
220В±20% ВАК, однофазный |
|
|
Сила |
1000 ВА |
|
|
Номинальная частота |
50±10% Гц |
|
|
Условия окружающей среды |
||
|
Операционная температура |
-5 °C... 55 °C |
|
|
Температура хранения |
-20 °C... 75 °C |
|
|
Диапазон влажности |
5%... 90%, неконденсирующийся |
|
|
Вес |
20 кг |
|
|
Размеры |
460 ((D) × 140 (W) × 360 (H) мм |
|
|
Интерфейс |
RJ45, USB, VGA |
|
Список релейных испытателей основной серии
|
Серия K68 |
K68 |
3x35A, 4x130V, 5 функциональных модулей, Ethernet, TFT LCD, WinCE |
|
K68i |
3x35A, 4x300V, 5 функциональных модулей, Ethernet, TFT LCD, WinCE |
Основные функции
|
Позиции |
Нет, нет, нет. |
|
Передатчики сверхтока |
51/76 года |
|
Реле с перенапряжением в обратном времени |
50 |
|
Реле подтока |
37 |
|
Реле с земными разломами |
50 |
|
Реле направленного перетока |
67 |
|
Реле направленного наземного отказа |
67N |
|
Перенапряженные реле |
59 |
|
Реле низкого напряжения |
27 |
|
Реле направленного напряжения |
91 |
|
Реле направленного питания |
32 |
|
Реле с коэффициентом мощности |
55 |
|
Оборудование дистанционной защиты (фаза за фазой) |
21 |
|
Устройства автоматического перекрытия |
79 |
|
Реле с отключением |
94 |
|
Реле регулирующие напряжение |
|
|
Реле с превышением импедантности, Z> |
|
|
Реле с низким impedance, Z |
|
|
Реле с задержкой времени |
|
