| Наименование марки: | KINGSINE |
| Номер модели: | KF932 |
| МОК: | 1 набор |
| цена: | обсуждаемый |
| Время доставки: | 15 рабочих дней |
| Условия оплаты: | L/C, T/T |

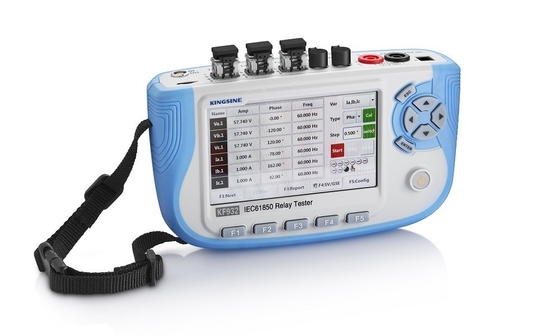

Handheld реле предохранения от цифров испытывая набор теста реле KF932 IEC61850
Описание набора теста реле KF932 IEC61850
Приложенный к цифровому реле защиты, измерению & механизму управления, системе управления IEC61850 исполняя IEDs, блока слияния и подстанции испытание и обнаружение;
Экран и кнопочная панель касания, встретить различное используя привычки.
батарея лития большой емкости 4400mAh, непрерывная работа на больше чем 10 часов.
Небольшой размер, легкий к портативной машинке.
Особенность набора теста реле KF932 IEC61850
основанный на умной подстанции связал стандарты для того чтобы проанализировать SV, ГУСЫНЮ, IRIG-B и сообщение IEEE1588, высчитывает величину, участок и частоту напряжения тока и настоящий, и монитор в реальном времени терминала ГУСЫНИ виртуального.
●Получать испытывать короткозамкнутого витка умных приборов через сообщение SV, ГУСЫНИ отправляя, подписку и издание сообщений ГУСЫНИ;
●Функция обнаружения участка достигана путем анализировать и высчитывать различные блоки контроля; Бинарный вход и выход трудного контакта можно завершить на умных задержке передачи коробки деятельности и SOE на точности измерения;
●Анализ статистики исключения SV и ГУСЫНИ и функция синхронизации для того чтобы достигнуть интеграции рамки блока дискретной, потерянной и измерения абсолютной задержки.
●С небольшим размером, деятельностью экрана касания удобства и сильными возможностями измерения и анализа и испытывать, значительно встретить умные деятельность, обслуживание и отладку подстанции защиты, контроля и механизмов управления, IEC61850 исполняя IEDs, блока слияния и обнаружения системы управления станции и требований к поручать.
Спецификация набора теста реле KF932 IEC61850
1 электропитание
|
Электропитание |
|
|
Батарея |
Батарея лития большой емкости |
|
Переходник силы |
Входной сигнал: AC100~240V, 50/60Hz, 0.7A |
Расход энергии 2
|
Расход энергии |
|
|
Расход энергии |
≦6W |
|
Работая электропитание |
Непрерывная работа на больше чем 10 часов |
Интерфейс порта связи 3
|
Оптически порт связи локальных сетей |
|
|
Модель |
100Base-FX (сеть стекловолокна 100M дуплексная) |
|
Гаван тип |
LC |
|
Длина волны |
1310nm |
|
Дальность передачи |
≧1km |
|
Применение |
Времена IEC61588 и другие сообщения сети |
|
Оптически интерфейс связи серийной гавани |
|
|
Номер порта |
2 ПК |
|
Гаван тип |
ST |
|
Длина волны |
62.5/125μmMultimode волокно, Wavelength850nm |
|
Дальность передачи |
≧1km |
|
Применение |
Получите/отправьте IEC60044-7/8 (FT3), приемопередатчик сигнала времени IRIG-B |
|
Интерфейс связи ввода аналога |
|
|
Номер порта |
1 пара |
|
Гаван тип |
Резиновый терминал |
|
Трудный интерфейс связи вход-выхода контакта |
|
|
Номер порта |
2 пары |
|
Гаван тип |
Гнездо авиации к резиновому терминалу |
|
Интерфейс гнезда для платы TF |
|
|
Номер порта |
1 ПК |
|
Применение |
Карта TF для импорта всего файла конфигурации станции, документов записи, хранить/экспортирующ отчеты по испытанию и модернизирующ программное обеспечение. |
|
Интерфейс связи ввода аналога |
|
|
Номер порта |
1 пара |
Сигнал времени 4
|
Сигнал времени |
|
|
IRIG-B |
Точность времени<1us typ=""> |
|
IEC 61588 |
Точность времени<1us typ=""> |
5 механических параметров
|
Механические параметры |
|
|
Экран дисплея |
4,3' экран LCD касания |
|
Размер |
176×100×58 mm |
|
Вес |
≦0.75kg |
Диапазон температур 6
|
Диапазон температур |
|
|
Высота |
≤5000m |
|
Температура окружающей среды |
Нормальная рабочая температура: - 10~55℃ |
|
Относительная влажность |
5%~95% |
|
Атмосферное давление |
60~106KPa |
Преимущество набора теста реле KF932 IEC61850
|
Нет. |
Деталь анализа |
Содержание анализа |
|
Измерение и анализ SMV |
Перехват |
Автоматически перехватывает сообщения SV от 3 оптически портов и 1 оптически интерфейса |
|
Действующее значение |
Канал дисплея в реальном времени амплитуды, участка и частоты |
|
|
Oscillography |
Дисплей в реальном времени формы волны |
|
|
Компонент последовательности |
Дисплей в реальном времени положительная последовательность V1, отрицательная последовательность V2, нул положительные последовательностей V0 величины и участок |
|
|
Сила |
Дисплей в реальном времени участка ABC и трехфазного фактора активных, реактивной мощности, кажущаяся мощность и силы |
|
|
Vectorgraph |
Отношение величины и участка трехфазного напряжения тока и настоящие показаны в форме вектора |
|
|
Гармоника |
Дисплей в реальном времени 0 | 19 гармоник, и показать содержание гармоник в форме гистограмм |
|
|
Параметр сообщения |
Дисплей в реальном времени настоящих параметров сообщения, исходного сообщения и разбиранного сообщения |
|
|
Анормалный |
Номер анормалного сообщения |
|
|
Дискретный |
Число сообщений в каждом дискретном |
|
|
