Тестер реле К3166и защитные/испытательное оборудование реле защиты

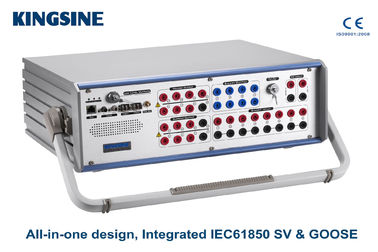

 Универсальный набор для проверки реле K3166i



(Конструкция «все в одном», соответствующая IEC61850 SV и GOOSE)



Выходной ток:6×35А@450ВАмакс.



                               3×70А@850ВАмакс.



Выходное напряжение: 7×310 В при 90 ВА макс.




Функции





Конструкция «все в одном», интегрированные IEC61850 SV и GOOSE, аналоговые каналы вывода 6I+7 В, встроенные GPS и IRIG-B и другие передовые функции.



1. Соответствует IEC61850-9-1, IEC61850-9-2, IEC60044-7/8 и т. д.



2. Оптоволоконные порты 100/1000 Мбит для моделирования SMV и GOOSE.



3. 6×35 А и 7×310 В независимых выходных каналов с высокой нагрузкой.



4. 13 каналов независимых выходов сигналов низкого уровня.



5. Измерение переменного/постоянного тока (8 входных каналов, класс 0,1, 0-600 В/0-5 А, автоматический выбор диапазона).



6. Калибровка преобразователя (класс 0,02).



7. Калибровка счетчиков электроэнергии (механических и электронных).



8. Аналоговая и двоичная запись переходных процессов.



9. Переходное воспроизведение до 3 кГц.



10. Легкий вес <18 кг



11. Полнофункциональные модули тестирования программного обеспечения KRT.



12. 3-летняя гарантия бесплатного ремонта и пожизненного обслуживания.



13. Бесплатное обновление программного обеспечения.





Номер заказа



Модель	Выходы тока			Выходы напряжения
К3166i	6×35А@450ВАмакс /3×70А@850ВАмакс			7×310 В при 90 ВА макс.
К3163и	6×35А@450ВАмакс /3×70А@850ВАмакс			4×310 В при 124 ВА макс.
К3130i	3×35А@450ВАмакс			4×310 В при 124 ВА макс.
К3166	6×35А@450ВАмакс /3×70А@850ВАмакс			7×130 В при 75 ВА макс.
К3163	6×35А@450ВАмакс /3×70А@850ВАмакс			4×130 В при 75 ВА макс.
К3130	3×35А@450ВАмакс			4×130 В при 75 ВА макс.





Приложение





Тестируемые элементы ANSI® №



Реле и объединительный блок цифровых ИЭУ IEC61850 --



Реле дистанционной защиты 21



Реле синхронизации или проверки синхронизма 25



Реле минимального напряжения 27



Реле направленной мощности 32



Реле минимального тока или минимальной мощности 37



Реле максимального тока обратной последовательности 46



Реле максимального тока/замыкания на землю 50



Реле максимального тока с обратнозависимой выдержкой времени/замыкания на землю 51



Реле коэффициента мощности 55



Реле максимального напряжения 59



Реле баланса напряжения или тока 60



Реле максимального тока направленные 67



Реле направленного замыкания на землю 67N



Реле максимального тока постоянного тока 76



Реле измерения фазового угла или защиты от асинхронизма 78



Устройства автоматического повторного включения 79



Частотные реле 81



Реле защиты двигателя от перегрузки 86



Дифференциальные реле защиты 87



Реле направленного напряжения 91



Реле направления напряжения и мощности 92



Реле отключения 94



Реле регулирования напряжения --



Реле повышенного сопротивления, Z> --



Реле минимального сопротивления, Z --



Реле времени --







Характеристика





1. 13 выходных каналов (6×35 А и 7×310 В), каждый выходной канал независим и работает одновременно.



2. Симулятор переменного тока, постоянный ток 0-350 В, макс. 140 Вт.



3. 13 выходов каналов низкого уровня до 8 В переменного тока/10 В постоянного тока макс.



4. Измерение переменного/постоянного тока 0-600 В / 0-5 А в классе 0,1.



5. Графические тестовые модули и шаблоны для тестирования различных реле.



6. Возможность быстрого тестирования реле в ручном режиме.



7. Тестирование «Выстрел/Поиск/Проверка», «Укажи и щелкни».



8. Импортно-экспортный объект RIO/XRIO.



9. Перейдите в режим проверки неисправностей (SOTF).



10. Модель энергосистемы для динамических испытаний.



11. Встроенная синхронизация GPS и IRIG-B для сквозного тестирования.



12. Онлайн-отображение векторов.



13. Автоматические результаты теста предполагаются.



14. Автоматическое создание отчета об испытаниях.



15. Обнаружение замыкания, сигнализация неправильного подключения проводки и самозащита, защита от перегрузки и перегрева.





Параметр





Выходы напряжения
Выходной диапазон и мощность			7×310 В переменного тока (LN)		90 ВА макс. каждая
			3×620 В переменного тока (LL)		180 ВА макс. каждая
			3×350 В постоянного тока (LN)		140 Вт макс. каждый
Точность			AC:＜0,03%Rd + 0,01Rg тип. / ＜0,07%Rd + 0,03Rg гуар.
			Постоянный ток: ±10 мВ при ＜5 В, ±0,5% при ≥5 В
Разрешение			1мВ
Искажение			＜0,05% Тип. / ＜0,1% Гуар.
Выходы тока
Выходной диапазон и мощность			6×35A переменного тока (LN)		450 ВА макс. каждая
			3×70A переменного тока (2L-N)		850 ВА макс. каждая
			1×100A переменного тока (6L-N)		1200ВА макс.
			3×20A постоянного тока (LN)		300 Вт макс. каждая
Точность			AC:＜0,05%Rd + 0,02Rg тип. / ＜0,15%Rd + 0,05Rg гуар.
			Постоянный ток: ±5 мА при ＜1 А, ±0,5% при ≥1 А
Разрешение			1мА
Искажение			＜0,05% типично / ＜0,1% гуар.
13 выходов каналов низкого уровня
Количество			13 каналов, 16-контактный авиационный разъем
Диапазон выходного напряжения			Переменный ток 0-8 В, постоянный ток 0-10 В
Диапазон выходного тока			Номинальный 2 мА, макс. 10 мА переходный
Выходная мощность			≥0,5ВА
Точность			(0,01~0,8 В ср.кв.):＜0,05% тип. / ＜0,1% гуар.
			(0,8~8 В ср.кв.):＜0,02% тип. / ＜0,05% гуар.
Разрешение			0,25 мВ
Искажение (THD%)			＜0,05% типично / ＜0,1% гуар.
Частота и фазовый угол
Диапазон частот			DC~1KHZ, 3KHZ переходный процесс
Точность частоты			±1ppm
Разрешение по частоте			0,001 Гц
Диапазон фаз			-360°~360°
Точность фазы			＜0,05° Тип. / ＜0,1° Защита 50/60 Гц
Фазовое разрешение			0,001°
Порты IEC61850 Fiber и GOOSE Ethernet (дополнительная функция)
Оптоволоконные порты			2×100Base-FX Full Duplex, тип LC (опционально для 10/100 Мбит, тип Ethernet RJ45)
Тип волокна			62,5/125 мкм (Многослойное оптоволокно, Оранжево-красный)
Длина волны			1310 нм
Расстояние передачи			＞1км
Индикатор			Spd Зеленый (свет): Действующее соединение Связь/Действие Желтый (мигает): Обмен данными
Примечание:Все аппаратное обеспечение этого модуля готово к работе.
Вспомогательный источник постоянного напряжения (имитатор батареи)
Диапазон			0~350 В @ 140 Вт макс.
Точность			0,5%Rg Гуар.
Двоичный ввод
Количество			8 пар
Тип			влажный/сухой, измерение
Порог			10~600 В постоянного тока или беспотенциальный, программируемый
Временное разрешение			100us
Время отскока			0~25 мс (управляется программным обеспечением)
Временной диапазон			Бесконечный
Ошибки времени			±1мс @ 0,001~1с, ±0,1% @＞1с
Гальваническая развязка			4 изолированных по 2 пары
Двоичный выход (релейный тип)
Количество			4 пары
Тип			Контакты реле без потенциала, управляемые программным обеспечением
Мощность отключения переменного тока			Vмакс: 400 В переменного тока / Iмакс: 8 А / Pмакс: 2500 ВА
Мощность отключения постоянного тока			Vмакс: 300 В пост. тока / Iмакс: 5 А / Pмакс: 150 Вт
Двоичный выход (полупроводниковый тип)
Количество			4 пары
Тип			Открытый коллектор, 14-контактный авиационный разъем
Мощность отключения постоянного тока			5~15 В пост. тока / 5 мА, макс. 10 мА Кондиционер не допускается
Время отклика			100us
Синхронизация
Режим синхронизации			GPS, разъем антенны типа SMA / IRIG-B / FT3 IEEE1588
Электроснабжение и окружающая среда
Номинальное входное напряжение			100~240 В переменного тока
Допустимое входное напряжение			85~264 В переменного тока, 125~350 В постоянного тока
Номинальная частота			50/60Гц
Допустимая частота			45Гц~65Гц
Потребляемая мощность			1500 ВА макс.
Тип соединения			Стандартная розетка переменного тока 60320
Рабочая температура			-10℃~55℃
Температура хранения			-20℃~70℃
Влажность			<95%RH, без конденсации
Другие
Подключение к ПК			RJ45 Ethernet, 10/100/1000M
Заземляющий терминал			4-мм гнездо типа «банан»
Масса			18 кг
Размеры (Ш×Г×В)			468×375×164(мм)







Дополнительные модули





Вход измерения постоянного тока (калибратор преобразователя)



◆ Входное напряжение



Диапазон: 0~±10 В постоянного тока



Максимальный вход: ±11 В постоянного тока



Точность: ＜0,02% rg тип. / ＜0,05% rg гуар.



Входное сопротивление: 1 МОм



◆ Входной ток



Диапазон: 0~±1 мА / 1~20 мА, автоматический выбор диапазона



Максимальный входной ток: 600 мА



Точность: ＜0,02% rg тип. / ＜0,05% rg гуар.



Входное сопротивление: 15 Ом





Вход для измерения переменного/постоянного тока (стандартный измеритель)



◆ Количество входов: 8 каналов (в сочетании с парами двоичных входов).



◆ Диапазон напряжения: 0 ~ 600 В (среднеквадратичное значение) (Rg: 0,1 В, 1 В, 10 В, 60 В, 600 В).



◆ Точность напряжения: ＜0,1% Rg



◆ Диапазон тока: 0~5 А (входной зажим, 30 А опционально).



◆ Точность тока: ＜0,1% отн.



◆ Частота дискретизации: 10 кГц.



◆ Входное сопротивление: 600 кОм



◆ Диапазон частот: 45~65 Гц, точность <0,01 Гц.



◆ Точность фазы: 0~360°,＜0,2° тип.





Регистратор переходных процессов



◆ Количество входов: 8 входных каналов (в сочетании с парами двоичных входов).



◆ Время записи: макс. 50 сек.





Калибровка счетчика энергии



◆ Использование датчика: механические счетчики / электронные счетчики.



◆ Выход датчика: Высокий уровень: ＞4,5 В, Низкий уровень: ＜0,2 В.



◆ Импульсный вход: 1 порт импульсного входа.



◆ Диапазон импульсов: входной импульс 500 кГц Макс.



◆ Импульсный выход: 1 транзисторный выход, открытый коллектор, 5-15 В постоянного тока/5 мА.
