| Наименование марки: | KINGSINE |
| Номер модели: | К68и |
| МОК: | 1 комплект |
| Время доставки: | 15 рабочих дней |
| Условия оплаты: | T/T заранее, L/C |

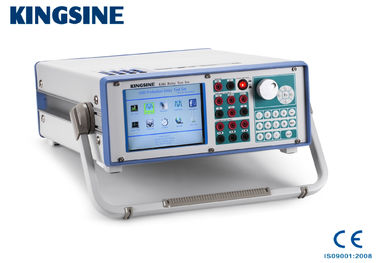

Комплект испытаний автоматического универсального реле K68i, однофазный
◆ Дифференциальное испытание
◆ Проверка последовательности состояния
◆ Проверка характеристик времени
◆ Предварительный тест на расстояние
◆ испытание синхронизатора
◆ Возвращение ошибки (Возвращение ошибок)
◆ Испытание постоянного тока
◆ испытание переменного тока
◆ Испытание дистанционного реле
◆ Гармоническое испытание
◆ Проверка частоты
◆ 8 пар бинарных входов
◆ 4 пары бинарных выходов
| Модель | Текущие выходы | Выходы напряжения | ||||
| K68 | 3×35A@450VA максимум | 4×130В @ 75ВА максимум | ||||
| K68i | 3×35A@450VA максимум |
4×300В @ 120ВА максимум |
||||
1. 3×35А и 4×300В независимые выходной каналы высокой напряженности.
2Легкость < 23,5 кг.
3Встроенный 6,4′′ TFT LCD дисплей, клавиатура и ротационный кодер, полный контроль без ноутбука.
4Продвинутые модули для тестирования программного обеспечения.
53-летняя гарантия бесплатного ремонта и пожизненного обслуживания.
6- Бесплатная модернизация программного обеспечения.
| Предметы испытания | ANSI® No. | |||||
| Реле дистанционной защиты | 21 | |||||
| Реле для синхронизации или проверки синхронизации | 25 | |||||
| Реле низкого напряжения | 27 | |||||
| Реле направленного питания | 32 | |||||
| Реле с низким током или низкой мощностью | 37 | |||||
| Отрицательная последовательность релей сверхтока | 46 | |||||
| Реле с перенапряжением/заземлением | 50 | |||||
| Реле с перенапряжением в обратном времени/отказом на землю | 51 | |||||
| Реле с коэффициентом мощности | 55 | |||||
| Перенапряженные реле | 59 | |||||
| Реле баланса напряжения или тока | 60 | |||||
| Реле направленного перетока | 67 | |||||
| Реле направленного наземного отказа | 67N | |||||
| Реле постоянного тока | 76 | |||||
| Реле измерения фазового угла или защитные реле с нарушением ступеней | 78 | |||||
| Устройства автоматического перекрытия | 79 | |||||
| Реле частот | 81 | |||||
| Реле для защиты от перегрузки двигателя | 86 | |||||
| Реле для защиты дифференциала | 87 | |||||
| Реле направленного напряжения | 91 | |||||
| Реле напряжения и мощности | 92 | |||||
| Реле с отключением | 94 | |||||
| Реле регулирующие напряжение | - Я... | |||||
| Реле с превышением импедантности, Z> | - Я... | |||||
| Реле с низким impedance, Z | - Я... | |||||
| Реле с задержкой времени | - Я... | |||||
1. 7 каналов (4V + 3I) выходов, каждый выходный канал является независимым и одновременным управлением
величина, угол фазы и значения частоты, способные вводить постоянный ток, синусную волну переменного тока и до 20 ×
Гармоники.
2Симулятор с переменной батареей, постоянный ток 0-300 Вт, максимум 120 Вт.
3Быстрое испытание реле в ручном режиме.
4Перейти на проверку ошибок (SOTF).
5- ГПС-синхронизация с конца на конец.
6Онлайн векторный дисплей.
7Автоматическое создание отчетов о испытаниях.
8. Противоотрезание обнаружения, неправильное проводку подключить тревогу и самозащиту, перегрузки и перегрева защиты.
| Выходы напряжения | ||||||
| Диапазон выхода и мощность | 2×600В переменный ток (L-L) | 240ВА максимум каждый | ||||
| 1 × 600 В постоянного тока (L-L) | 240 Вт максимум | |||||
| 3×300 В постоянного тока (L-N) | Максимально 120 Вт каждый | |||||
| Точность |
±2mV @ 0,2 ~ 2V ac
|
|||||
|
±10mV @ 0,5V ~ 5Vdc
|
||||||
| Резолюция | 1 мВ | |||||
| Извращение | < 0, 1% Guar. / < 0, 05% Typ. | |||||
| Текущие выходы | ||||||
| Диапазон выхода и мощность | 3×35A ac ((L-N) | 450ВА максимум каждый | ||||
| 1×105A ac ((3L-N) | 1200ВА максимум | |||||
| 3×20A dc ((L-N) | Максимально 300 Вт каждый | |||||
| Точность |
±1mA @ 0,2A ~ 0,5A ac
|
|||||
|
±5mA @ 0,2A ~ 1Adc
|
||||||
| Резолюция | 1 мА | |||||
| Извращение | < 0, 1% Guar. / < 0, 05% Typ. | |||||
| Выход частоты | ||||||
| Диапазон | 5 ~ 1000 Гц | |||||
| Точность |
< 1 ppm @ 5 ~ 65 Гц
|
|||||
| Резолюция | 00,001 Гц | |||||
| Выход фазы | ||||||
| Диапазон | -360°~360° | |||||
| Точность | < 0,05°Typ. / < 0,1° Guar. | |||||
| Резолюция | 00,001° | |||||
| Aux. Источник напряжения постоянного тока (симулятор батареи) | ||||||
| Диапазон | 0 ~ 300 В @ 180 Вт максимум | |||||
| Бинарный ввод | ||||||
| Количество | 8 пар | |||||
| Характеристики ввода | 0 ~ 400Вдc / свободный от потенциала | |||||
| Временное разрешение | <0,1 мс | |||||
| Макс. Измерение времени | 999.999 | |||||
| Время выхода | 0 ~ 25 мс | |||||
| Бинарный выход | ||||||
| Количество | 4 пары | |||||
| Тип | Потенциальные свободные контакты реле, управляемые программным обеспечением | |||||
| Пропускная способность | Vmax: 300Vac Imax: 4A Pmax: 1000VA Vmax: 300Vdc Imax: 4A Pmax: 300W |
|||||
| Синхронизация | ||||||
| Режим синхронизации | Внешний GPS (необязательно) | |||||
| Гармоническая | ||||||
| Наложенные числа | 2 ~ 20 раз | |||||
| Электроснабжение и окружающая среда | ||||||
| Номинальное входное напряжение | 110V / 220V / 230Vac назначен, ±10% | |||||
| Номинальная частота | 50 / 60 Гц | |||||
| Допустимая частота | 45 Hz ~ 65 Hz | |||||
| Потребление энергии | 1500 ВА максимум | |||||
| Тип соединения | Стандартный разъем 60320 | |||||
| Операционная температура | 0°C~55°C | |||||
| Температура хранения | -20°C~70°C | |||||
| Влажность | < 95% RH, неконденсирующийся | |||||
| Прочие | ||||||
| Подключение ПК | RJ45 Ethernet, 10/100/1000M | |||||
| Терминал заземления | 4 мм банановый розетка | |||||
| Вес | 23.5 кг | |||||
| Размеры ((W×D×H) | 360×480×140 мм | |||||
