| Наименование марки: | Kingsine |
| Номер модели: | PMC180N |
| МОК: | 1PC |
| Время доставки: | 15 рабочих дней |
| Условия оплаты: | T/T, аккредитив |

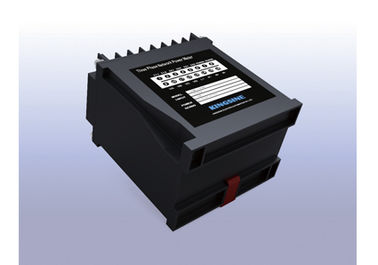

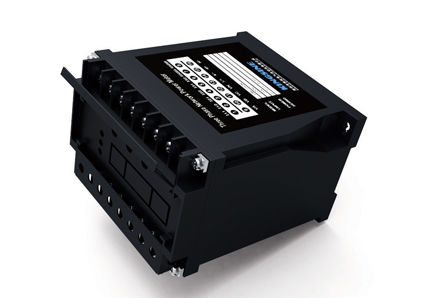

Трехфазный многофункциональный счетчик электроэнергии с протоколом Modbus RTU PMC180N
Широкий диапазон температур
Анализ качества электроэнергии
Широкоугольный дисплей
Мини, Простая установка
высокая производительность
Обзор
Трехфазный сетевой счетчик мощности PMC180N — это многофункциональный счетчик без ЖК-панели управления. Он оснащен микропроцессором с низким рассеиванием мощности, может измерять полный параметр мощности, измерять энергию и проводить анализ гармоник напряжения/тока 31 порядка. Он имеет дополнительный аналоговый выходной порт, может соответствовать требованиям функции преобразователя. Он имеет порт связи RS-485 и может быть легко интегрирован в любую интеллектуальную систему распределения электроэнергии. PMC180N имеет практичную функцию, прост в использовании и обслуживании. Он может использоваться для мониторинга и управления оборудованием на месте, предоставлять измерительную и испытательную поддержку специалисту по применению электроэнергии, предоставлять базу данных для SCADA и Smart Grid, обеспечивать научную основу для интеллектуального управления энергией.
Функциональные особенности
|
Функциональные особенности |
PMC180Z |
PMC180C |
ПМК180П |
ПМК180У |
PMC180 I |
ПМК180Н |
|
Мгновенная реальная виртуальная стоимость |
|
|
|
|
|
|
|
Текущий Одна фаза и нейтральная линия |
◆ |
|
◆ |
|
◆ |
◆ |
|
Напряжение Линия/линия и фаза/линия |
◆ |
|
◆ |
◆ |
|
◆ |
|
Частота |
◆ |
|
|
|
|
◆ |
|
Активная мощность Трехфазный и однофазный |
◆ |
|
◆ |
|
|
◆ |
|
Реактивная мощность Трехфазный и однофазный |
◆ |
|
|
|
|
◆ |
|
Коэффициент мощности Трехфазный и однофазный |
◆ |
◆ |
|
|
|
◆ |
|
Энергия |
|
|
|
|
|
|
|
Активная энергия |
◆ |
|
|
|
|
◆ |
|
Реактивная энергия |
◆ |
|
|
|
|
◆ |
|
Качество электроэнергии |
|
|
|
|
|
|
|
Гармоническое искажение Ток и напряжение |
◆ |
|
|
|
|
◆ |
|
31 порядок гармонического анализа Напряжение и ток |
◆ |
|
|
|
|
◆ |
|
Коммуникация |
|
|
|
|
|
|
|
Протокол RS485/MODBUS |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
Отображать |
|
|
|
|
|
|
|
Светодиодный дисплей |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
Другой |
|
|
|
|
|
|
|
2-канальный DI |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
2-канальный ДО |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
1 канал AO:4-20мА |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
2-канальный предельный сигнал тревоги |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
Поддержка программы онлайн-обновления |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
Технические параметры
|
Электрические характеристики |
||
|
Тип измерения
|
Трехфазная трехпроводная система переменного тока Трехфазная четырехпроводная система переменного тока |
|
|
|
Частота дискретизации: 64 раза за цикл |
|
|
Частота обновления данных |
1С |
|
|
Точность измерения |
Текущий |
0,2% |
|
Напряжение |
0,2% |
|
|
Власть |
0,5% |
|
|
Частота |
0,05 Гц |
|
|
Активная Энергия |
1.0% |
|
|
Реактивная энергия |
2.0% |
|
|
АО |
1% |
|
|
Характеристики входного напряжения
|
Измерение напряжения Допустимая перегрузка |
3 X 220/380 В (подключено напрямую) |
|
3 X 57,7/100 В (подключено через ТТ) |
||
|
Входное сопротивление |
1,2 раза / непрерывно |
|
|
Измерение напряжения |
1,8 МОм |
|
|
Характеристика входного тока |
Измерение тока |
5А или 1А (подключено через ТТ) |
|
Допустимая перегрузка |
1,2 раза / непрерывно |
|
|
Входное сопротивление |
<0,1 Ом |
|
|
Выход постоянного тока 4-20 мА
|
Напряжение холостого хода |
5 В постоянного тока |
|
Грузоподъемность |
≤200 Ом |
|
|
Изолированное напряжение |
2КВ |
|
|
Рабочий блок питания |
АС |
85~265 В переменного тока/45-65 Гц |
|
округ Колумбия |
100~300 В постоянного тока |
|
|
Рассеиваемая мощность |
< 3 Вт |
|
|
Механические свойства |
||
|
Масса |
0,5 кг |
|
|
Степень защиты IP |
IP52 |
|
|
Размер |
110 х 75 х 120 мм |
|
|
Рабочая температура |
-25~70℃ |
|
|
Температура хранения |
-40~85℃ |
|
|
Относительная влажность |
5% - 90% относительной влажности, без конденсации |
|
|
ЭМС |
||
|
Помехи от электростатического разряда |
МЭК 61000-4-2, уровень 4 |
|
|
Группа антибыстрых переходных импульсов |
МЭК 61000-4-4, уровень 4 |
|
|
Противоударный |
МЭК 61000-4-5, уровень 3 |
|
|
Античастотное магнитное поле |
МЭК 61000-4-8, уровень 3 |
|
|
Электроизоляционные характеристики |
||
|
Сопротивление изоляции |
GB/T13729, >50МОм |
|
|
Частота выдерживаемого напряжения |
GB/T13729, переменный ток 2 кВ 50 Гц /1 мин |
|
|
Импульсное напряжение |
GB/T13729, 5 кВ, 1,2/50 мкс |
|
|
|
