Трехфазная сеть многофункциональный счетчик мощности IP52 / 0,05 Гц PMC180N
Однофазная / трехфазная система переменного тока
220 напряжение
Анализ качества питания

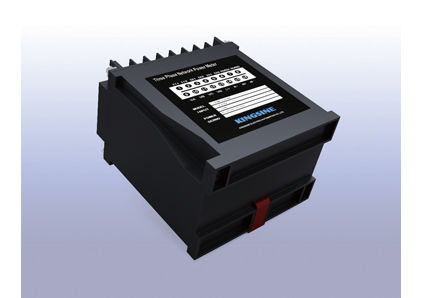

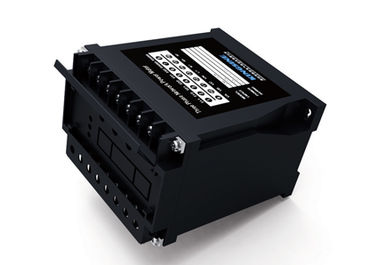

PMC180N трехфазный сетевой счетчик мощности
Обзор
PMC180N трехфазный сетевой счетчик мощности - это многофункциональный счетчик без ЖК-панели управления. Он использует микропроцессор с низким рассеиванием мощности, может измерять полный параметр мощности,измерение энергии, и 31 порядка напряжения / тока гармонический анализ.Он имеет порт связи RS-485 и может быть легко интегрирован в любую систему распределения энергии. PMC180N имеет практическую функцию, легкое использование, простое обслуживание. Он может использоваться для мониторинга и управления оборудованием на месте,обеспечивать специалисту по применению энергии поддержку измерений и испытаний, обеспечивают базу данных для SCADA и Smart Grid, обеспечивают научную основу для интеллектуального управления энергией.
Функциональные характеристики
|
Функциональные характеристики |
PMC180Z |
PMC180C |
PMC180P |
PMC180U |
PMC180 I |
PMC180N |
|
Мгновенная реальная виртуальная стоимость |
|
|
|
|
|
|
|
Текущий Однофазная и нейтральная линия |
◆ |
|
◆ |
|
◆ |
◆ |
|
Напряжение Линия/линия и фаза/линия |
◆ |
|
◆ |
◆ |
|
◆ |
|
Частота |
◆ |
|
|
|
|
◆ |
|
Активная мощность Трехфазный и однофазный |
◆ |
|
◆ |
|
|
◆ |
|
Реактивная мощность Три фазы и однофазы |
◆ |
|
|
|
|
◆ |
|
Фактор мощности Трехфазный и однофазный |
◆ |
◆ |
|
|
|
◆ |
|
Энергетика |
|
|
|
|
|
|
|
Активная энергия |
◆ |
|
|
|
|
◆ |
|
Реактивная энергия |
◆ |
|
|
|
|
◆ |
|
Качество питания |
|
|
|
|
|
|
|
Гармоническое искажение Ток и напряжение |
◆ |
|
|
|
|
◆ |
|
31 порядок гармонический анализ Напряжение и ток |
◆ |
|
|
|
|
◆ |
|
Коммуникация |
|
|
|
|
|
|
|
Протокол RS485/MODBUS |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
Дисплей |
|
|
|
|
|
|
|
Светодиодный дисплей |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
Прочие |
|
|
|
|
|
|
|
Двухканальный Дисплей |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
Двухканальный ДО |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
1 канал AO:4-20Ma |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
Двухканальная сигнализация ограничений |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
Поддержка программы онлайн |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
Технический параметр
|
Электрические характеристики |
||
|
Тип измерения
|
Трехфазная трехпроводная система переменного тока Трехфазная четырехпроводная система переменного тока |
|
|
|
Скорость отбора проб: 64 раза в цикл |
|
|
Скорость обновления данных |
1S |
|
|
Точность измерений |
Текущий |
00,5% |
|
Напряжение |
00,5% |
|
|
Сила |
00,5% |
|
|
Частота |
00,05 Гц |
|
|
Активная энергия |
10,0% |
|
|
Реактивная энергия |
20,0% |
|
|
AO |
1% |
|
|
Характеристики входного напряжения |
Измерительное напряжение Допустимая перегрузка |
3 X 220/380В ((прямо подключенные)
|
|
3 X 57,7/100В ((присоединенный к КТ)
|
||
|
Импеданс ввода |
1.2 раза / непрерывно |
|
|
Измерительное напряжение |
1.8МΩ |
|
|
Характеристика входного тока |
Измерительный ток |
5A или 1A (подключенные CT)
|
|
Допустимая перегрузка |
1.2 раза / непрерывно |
|
|
Импеданс ввода |
<0,1Ω |
|
|
Выход 4-20mA постоянного тока
|
Напряжение открытой цепи |
15VDC |
|
Грузоподъемность |
≤ 500Ω |
|
|
Изолированное напряжение |
2 кВ |
|
|
Рабочее питание |
Кондиционер |
85 ~ 265 VAC/45-65Hz |
|
DC |
100 ~ 300 VDC |
|
|
Рассеивание энергии |
< 3W |
|
|
Механические свойства |
||
|
Вес |
0.5 кг |
|
|
Степень защиты ИС |
IP52 |
|
|
Размер |
110 X 75 X 72 мм или 110 X 75 X 120 мм |
|
|
Рабочая температура |
-40~70°C |
|
|
Температура хранения |
-50 ~ 85°C |
|
|
Относительная влажность |
5% - 90% RH, без конденсации |
|
|
ЭМК |
||
|
Интерференции электростатического разряда |
IEC 61000-4-2, уровень 4 |
|
|
Группа антибыстрых импульсов |
IEC 61000-4-4, уровень 4 |
|
|
Противоударные |
IEC 61000-4-5, уровень 3 |
|
|
Античастотные магнитные поля |
IEC 61000-4-8, уровень 3 |
|
|
Электрическая изоляция |
||
|
Сопротивление изоляции |
GB/T13729, > 50MΩ |
|
|
Частота выдерживает напряжение |
GB/T13729, AC 2KV 50Hz /1min |
|
|
Импульсное напряжение |
GB/T13729, 5KV, 1,2/50us |
|
