| Наименование марки: | Kingsine |
| Номер модели: | PMC100 |
| МОК: | 1PC |
| Время доставки: | 15 рабочих дней |
| Условия оплаты: | T/T, аккредитив |

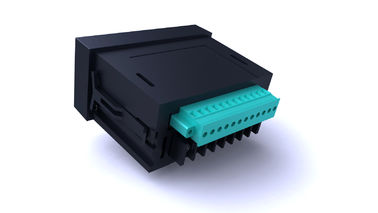

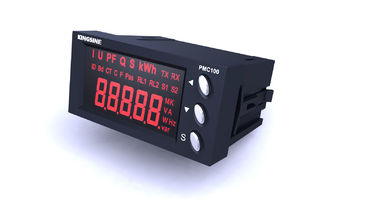

Однофазный многофункциональный счетчик мощности, 2-канальный PMC100
Измерение однофазных электрических параметров и измерение энергии
Онлайн-мониторинг электрической граничной сигнализации, выход сигнализации ретрансляции
Поддержка 2-канального DI/DO, может настраивать выход преобразователя
Поддержка связи MODBUS-RTU, RS485
Обзор
Серия PMC100 однофазный цифровой счетчик мощности принимает индивидуальный, модулированный, высокой яркости светодиодный дисплей, очень красивый и грандиозный; использовать маломощный микропроцессор в качестве ядра,для достижения полностью электрического измерения параметров и измерения энергии. Может опционально настроить различные бинарные, реле, аналоговый выходной интерфейс для достижения пользователя различных потребностей; интегрирует порты связи RS-485,может легко выполнять интеграцию различных интеллектуальных систем распределения. Функция продукта практична, проста в использовании и обслуживании. Может использоваться в мониторинге и контроле оборудования на месте, обеспечивать поддержку мер для экспертов в области электрических приложений,предоставление базы данных для SCADA и Smart Grid, обеспечивают основу для принятия решений для эффективного интеллектуального управления энергией.
Функциональные характеристики
|
Функциональные характеристики |
PMC100Z |
PMC100C |
PMC100P |
PMC100F |
PMC100U |
PMC100I |
PMC100N |
|
Мгновенная реальная виртуальная стоимость |
|
|
|
|
|
|
|
|
Текущий |
◆ |
|
◆ |
|
|
◆ |
◆ |
|
Напряжение |
◆ |
|
◆ |
|
◆ |
|
◆ |
|
Частота |
◆ |
|
|
◆ |
|
|
◆ |
|
Активная мощность |
◆ |
|
◆ |
|
|
|
◆ |
|
Реактивная мощность |
◆ |
|
|
|
|
|
◆ |
|
Фактор мощности |
◆ |
◆ |
|
|
|
|
◆ |
|
Энергетика |
|
|
|
|
|
|
|
|
Активная энергия |
◆ |
|
|
|
|
|
◆ |
|
Коммуникация |
|
|
|
|
|
|
|
|
Протокол RS485/MODBUS |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
Дисплей |
|
|
|
|
|
|
|
|
Светодиодный дисплей |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
Прочие |
|
|
|
|
|
|
|
|
Двухканальный Дисплей |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
Двухканальный ДО |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
1 канал AO:4-20mA |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
Двухканальная сигнализация ограничений |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
Поддержка программы онлайн |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
Технический параметр
|
Электрические характеристики |
||
|
Тип измерения |
Однофазная система переменного тока |
|
|
|
Частота отбора проб в цикле: 64 раза |
|
|
Скорость обновления данных |
1S |
|
|
Точность измерений
|
Текущий |
00,2% |
|
Напряжение |
00,2% |
|
|
Сила |
00,5% |
|
|
Частота |
00,05 Гц |
|
|
Активная энергия |
10,0% |
|
|
AO |
1% |
|
|
Характеристики входного напряжения |
Измерительное напряжение |
0~600 В (прямой доступ) |
|
Допустимая перегрузка |
1.2 раза / непрерывно |
|
|
Импеданс ввода |
1.8МΩ |
|
|
Характеристика входного тока |
Измерительный ток |
5A или 1A (посредством CT Connect) |
|
Допустимая перегрузка |
1.2 раза / непрерывно |
|
|
Импеданс ввода |
<0,1Ω |
|
|
Бинарный ввод |
Рабочее напряжение |
12 ~ 24 VDC (внешний источник питания) |
|
Импеданс ввода |
12KΩ |
|
|
Изоляционное напряжение |
2 кВ |
|
|
Выход реле |
Тип узла |
Механический удар |
|
Способность узла |
220 VAC/5A, 30 VDC/5A |
|
|
4-20mA постоянный выход |
Напряжение открытой цепи |
5VDC |
|
Мощность перегрузки |
≤ 200Ω |
|
|
Изоляционное напряжение |
2 кВ |
|
|
Рабочее питание |
Кондиционер |
85 ~ 265 VAC/45-65Hz |
|
DC |
100 ~ 300 VDC |
|
|
Рассеивание энергии |
< 2,5 Вт |
|
|
Механические свойства |
||
|
Вес |
00,3 кг |
|
|
Степень защиты ИС |
панель IP52, корпус IP30 |
|
|
Размер |
96 х 48 х 72 мм |
|
|
Рабочая температура |
-25~70°C |
|
|
Температура хранения |
-40 ~ 85°C |
|
|
Относительная влажность |
5% - 90% RH, без конденсации |
|
|
ЭМК |
||
|
Интерференции электростатического разряда |
IEC 61000-4-2, уровень 4 |
|
|
Группа антибыстрых импульсов |
IEC 61000-4-4, уровень 4 |
|
|
Противоударные |
IEC 61000-4-5, уровень 3 |
|
|
Античастотные магнитные поля |
IEC 61000-4-8, уровень 3 |
|
|
Электрическая изоляция |
||
|
Сопротивление изоляции |
GB/T13729, > 50MΩ |
|
|
Частота выдерживает напряжение |
GB/T13729, AC 2KV 50Hz /1min |
|
|
Импульсное напряжение |
GB/T13729, 5KV, 1,2/50us |
|
|
|
