Подробная информация о продукте:
Оплата и доставка Условия:
|
| Измеряя настоящий ряд: | 0-5A | Класс точности: | 0,5 |
|---|---|---|---|
| Размеры: | 160*80 | Рабочая температура: | -10~55 |
| Измеряя ряд напряжения тока: | 0-400V | имя: | Метр панели |
| Высокий свет: | Метр Multi функции 3 участков цифровой,Метр Multi функции PMC72S цифровой,Метр контроля силы PMC72S |
||

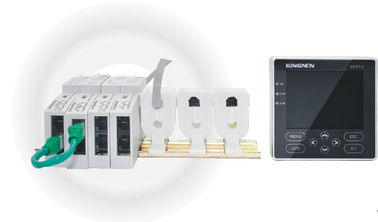

Метр PMC72S многофункциональный метр контроля силы, он совмещает функцию собирать данные и контроль, и он может заменить много вид метров, реле, трансформаторов и других компоненты. PMC72S можно установить в различные положения системы распределения электричества.
PMC72S истинный RMS основанный на измеряя метр который может точно измерить сильно нелинейные нагрузки. Своя предварительная технология забора синхронизации частоты решетки позволяет она точно измерить разнообразие параметры силы, включая напряжение тока/настоящий RMS, частоту, активную силу, реактивную мощность, кажущаяся мощность, фактор силы, активную энергию вход-выхода, полную активную энергию, реактивную мощность вход-выхода, полную реактивную мощность, кажущаяся мощность, искажение итога напряжения тока гармоничное (THD), гармоники 1~31 напряжения тока, настоящее полное гармоничное искажение (THD) и 1~31 настоящую гармонику, etc… Все значения измерения, минимальное значение и максимальное значение, и значения измерения требования можно осмотреть на экранном дисплее или проверить через удаленно управление программного обеспечения.
Обзор функций метра
Таблица 1
| Функции и характеристики прибора хозяина |
| Переходное истинное значение RMS |
| Настоящий каждая одиночная фаза и совмещенный участок, средняя величина |
| Напряжение тока/линейное напряжение участка каждая одиночная фаза и совмещенный участок, средняя величина |
| Частота 45~65Hz |
| Макс/минимальное ЗНАЧЕНИЕ |
| Макс/минимальный НАСТОЯЩИЙ RMS |
| Макс/MinVOLTAGE RMS |
| Макс/минимальная частота |
| Макс/минута THD i и THD u |
| Требование и максимальное значение |
| Течение в участок наличное значение/максимальное значение/ежемесячное максимальное значение |
| Качество силы |
| Течение (THD) и напряжение тока |
| течение и напряжение тока гармоничного анализа 1-31times |
| CF фактора гребня напряжения тока и настоящий фактор k |
| Показатель события |
| показатель события 100pcs SOE |
| Аварийная система |
| 8 предупреждающих каналов с конфигурируемым предельным значением |
| 4 предупреждающих канала с конфигурируемой логикой |
| Сообщение |
| Протокол RS-485 /MODBUS-RTU |
| Дисплей |
| Дисплей жидкости большого экрана STN |
| Реальний маштаб времени |
| Год, месяц, дата, минута, во-вторых |
| Другие |
| Подъем программы поддержки онлайн |
Таблица 2
| Вспомогательные особенности модуля |
| Модуль входного сигнала DI (опционный) |
| 2-channel DI входной сигнал (сухой контакт) |
| Модуль выхода реле (СДЕЛАЙТЕ) (опционный) |
| выход реле 1-channel, который может быть установленным местным сигналом тревоги сверх-предела или дистанционным управлением |
| Модуль ввода аналога (AI) /output (AO) (опционный) |
| 1 канал только Был опционный для ввода аналога DC 4-20mA, ввода аналога DC 0-5V, аналогового выхода DC 4-20mA |
Технические параметры:
| Электрические характеристики | ||
| Тип измерения | 3P3W ACsystem, 3P4W ACsystem | |
| Частота отсчетов | 128 пунктов в цикл | |
| Данные обновленный тариф | 1S | |
| Точность измерения | Настоящий | ±0.2%FS |
| Напряжение тока | ±0.2%FS | |
| Сила | 0.5S | |
| Частота | ±0.001Hz | |
| Входной сигнал DC (AI) |
0,5% FS | |
| Выход DC (AO) |
0,5% FS | |
| Характеристики ввода напряжения | Измерение Напряжение тока |
3 *220/380V (сразу входной сигнал) |
| 3 * 57.7/100V (сторона PT вторичная) | ||
| Позволенная возможность перегрузки | 1,2 раз/непрерывный | |
| Сопротивление входа | 300KΩ /phase | |
| Течение входного сигнала характеристики |
Измерение настоящий |
5A (сторона CT вторичная) или 1A (сторона CT вторичная) |
| Позволенный Перегрузка возможность |
1,2 раз/непрерывный | |
| Сопротивление входа | <0>Ω | |
| Бинарный входной сигнал | Работая valtage | 15 VDC |
| Входной сигнал сопротивление |
12KΩ | |
| Изоляция valtage |
2KV | |
| Выход реле | Тип узла | Механический контакт |
| Возможность узла | 220 VAC/5A, 30 VDC/5A | |
| 4-20mA Входной сигнал DC измерение |
Течение измерения | 4-20mA |
| Позволенный Перегрузка возможность |
1,2 раз/непрерывный | |
| Сопротивление входа | 10Ω | |
| Изоляция напряжение тока |
2KV | |
| 0-5V Входной сигнал DC измерение |
Измерение напряжение тока |
0-5V |
| Позволенный Перегрузка возможность |
1,2 раз/непрерывный | |
| Сопротивление входа | 12.5KΩ | |
| Изоляция напряжение тока |
2KV | |
| 4-20mA Выход DC |
Открыт-цепь | 15VDC |
| Возможность нагрузки | ≤600Ω | |
| Изоляция напряжение тока |
2KV | |
| Электропитание | AC | 85~264 VAC/45-65Hz |
| DC | 100~375 VDC | |
| Расход энергии | < 3W=""> | |
| Механическое представление | ||
| вес | <0> | |
| Уровень предохранения от IP | Панель IP52 метра Хозяин IP30 метра |
|
| Размер | Хозяин | 75 x 75 x 113 mm |
| Деятельность температура |
Экран дисплея | -20~70℃ |
| Метр | -25~70℃ | |
| Хранение температура |
Экран Meter+display | -40~85℃ |
| Относительная влажность | 5% - 90%RH, отсутствие конденсации | |
| EMC | ||
| Противостатический взаимодействие разрядки |
IEC 61000-4-2, уровень 4 | |
| Анти--быстрый переходный ИМП ульс группы |
IEC 61000-4-4, уровень 4 | |
| Анти--surg | IEC 61000-4-5, уровень 3 | |
| Сопротивление для того чтобы привести магнитное поле в действие частоты | IEC 61000-4-8, уровень 3 | |
| Проведение электрической изоляции | ||
| Сопротивление изоляции | GB/T13729, >50MΩ | |
| Частота силы выдерживает | GB/T13729, AC 3KV 50Hz /1min | |
| Напряжение тока импульса | GB/T13729, 5KV, 1.2/50us | |
Проводник PMC72S для выбора измерения и регулирующего прибора параметра силы
| Модельная спецификация: ②① PMC72S-- - ③ - ④ - ⑤ | |
| ①Модельный код: | |
| 1 | 57.7/100V расклассифицировало напряжение тока измерения, 5A расклассифицировало течение измерения. |
| 2 | 57.7/100V расклассифицировало напряжение тока измерения, 1A расклассифицировало течение измерения. |
| 3 | 220/380V расклассифицировало напряжение тока измерения, 5A расклассифицировало течение измерения. |
| 4 | 220/380V расклассифицировало напряжение тока измерения, 1A расклассифицировало течение измерения. |
| ②Модельный код: | |
| 1 | Электропитание: 85~264 VAC/45-65Hz, 100~300 VDC |
| ③Модельный код: | |
| 0 | Без DI |
| 2 | 2 DI каналов |
| ④Модельный код: | |
| 0 | Без выхода реле |
| 1 | Опционный 1 выход реле канала |
| ⑤Модельный код: | |
| ab | ab 2 интежера, порт опционный для модулей AI/AO, b середин AI01 значит порт AI02 опционный для AI/AO 0– никакие 1 -0-5VDCanaloginputmeasure (AI) измерение ввода аналога DC 2 -4-20mA (AI) аналогового выхода DC 3 -4-20mA (AO) например: ab=00, значит что порт AI01 не оборудовано с модулем AI/AO, портом AI02 не оборудовано с AI/AOmodule ab =01, значит измерение ввода аналога DC вариантов 0-5V; |
Например: Модель заказа: PMC72S-3-1-2-1-02
Значит что PMC72S расклассифицировало измерение 220/380V, 5A; работая электропитание как 85~264 VAC/45-65Hz; опционный с бинарным входным сигналом 2channels (DI); выход реле 1channels; измерение ввода аналога DC 1channel 4-20mA (AI01 порт), 1 измерение ввода аналога DC канала 4-20mA (порт AI02)
