| Наименование марки: | Kingsine |
| Номер модели: | PMC200 |
| МОК: | 1PC |
| Время доставки: | 15 рабочих дней |
| Условия оплаты: | T/T, аккредитив |

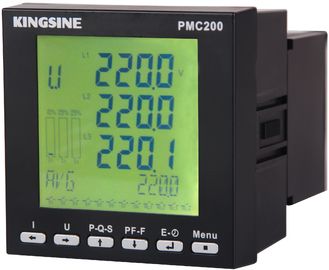

220VAC / 5A многофункциональный счетчик мощности для управления мощностью PMC200
Большой ЖК-дисплей с голубым подсветкой
Широкий диапазон температур
220 / 380 напряжение
Анализ качества питания
Четыре модуля расширения для ваших различных требований!
Эффективная стоимость, простота использования и установки! Широко используется для системы управления электроэнергией! Автоматизация подстанций, распределительная сеть, интеллектуальное здание, интеллектуальная переключательная панель!
Введение
PMC200 многофункциональный счетчик мощности широко используется для системы управления энергией, автоматизации подстанций, автоматизации распределительных сетей, субрайонного распределения электроэнергии, промышленной автоматизации,интеллектуальное здание, интеллектуальная коммутаторная панель, коммутаторный шкаф и т. д. Он объединяет цифровизацию, интеллектуализацию и сети вместе, чтобы заменить традиционное оборудование, такое как электрический квантовый преобразователь,многоцелевое устройство снижает стоимость, а простое проводное соединение упрощает тестирование.
|
Стандарт: DL/T721 - 2000 |
||
|
Класс точности |
Напряжение и ток |
Класс 0.2 |
|
Сила |
Класс 0.5 |
|
|
Активная степень электричества |
Класс 1 |
|
|
Характеристика входного напряжения |
Диапазон |
3×220В/380В ((Прямо), 3×57.7В/100В ((подключение по КТ) |
|
Импеданс |
2MΩ (L-L), 1MΩ (L-N) |
|
|
Допустимая мощность перегрузки |
1.2 раза/ непрерывно |
|
|
Характеристика входного тока |
Дальность действия: |
1А, 5А (необязательно) |
|
Импеданс: |
<0,1Ω |
|
|
Допустимая мощность перегрузки: |
1.2 раза / непрерывно, 10 раз / 1 секунда |
|
|
Контактная способность реле |
220VAC/5A, 30VDC/5A |
|
|
Интерфейс связи |
RS485, опциональная скорость передачи, максимум 19200 бит/с |
|
|
Протокол связи |
MODBUS RTU |
|
|
Электромагнитная совместимость |
Соответствует классу IECIII |
|
|
Сопротивление изоляции |
> 50 МΩ |
|
|
Частота питания выдерживает напряжение |
AC2kV/1мин |
|
|
Полная мощность |
< 5ВА |
|
|
Электрическое питание |
от 90 до 260 VAC/DC |
|
|
Рабочая температура |
-20 °C ~ +70 °C |
|
|
Размеры |
96x96x72 (мм), 96x96x120 ((мм)) ((с расширяющимся модулем) |
|
|
Вес |
00,5 кг |
|
PMC200 Проверяющий параметры мощности
Функции и особенности
|
Измерение параметров |
Качество питания |
|
|
Ток / напряжение Активная/реактивная/видимая мощность Фактор мощности / частота Фаза и нейтральная линия Линия провода и фазовая линия 3 фазы и однофаза 3 фазы и однофаза |
Гармоническое искажение / 31 раз гармонический анализ Ток и напряжение / Ток и напряжение |
|
|
Протокол связи |
|
|
|
RS485/MODBUS |
|
|
|
Дисплей |
|
|
|
STN ЖК-дисплей с большим экраном / Часы реального времени Год/месяц/день/час/минута/секунда |
|
|
|
Измерение энергии |
Прочие |
|
|
Активная энергия ввода/вывода Входящая/выходящая реактивная энергия Видимая энергия Выход пульса 1 канала Выход пульса 1 канала |
Обновление онлайн |
|
|
Модуль ввода дистанционной связи 8 каналов Вход дистанционной связи Разрешение переменной времени состояния: до 1 мс. Журнал событий 100 государственных предприятий |
|
|
|
Статистика спроса |
Выходной модуль реле |
|
|
Текущий Активная/реактивная/видимая мощность Текущее значение и максимум. Текущее значение и максимум. |
Выход ретранслятора 4 канала Программируемая установка сигнализации о превышении предельного значения Дистанционное управление |
|
|
Уровень восстановления |
Аналоговый модуль ввода и вывода |
|
|
8 Стадии восстановления; 4 Можно установить ставку восстановления |
Аналоговое измерение ввода 1 канала для 4-20mA DC 1 канал аналогового измерения входа для 0-5В постоянного тока 2 канала Аналоговый выход для 4-20mA DC |
|
|
Максимальное и минимальное |
|
|
|
Запишите максимальный, минимальный и время всех параметров измерения |
Модуль связи |
|
|
a) RS232 Модуль связи b) Коммуникационный модуль PROFIBUS-DP c) Модуль расширения Ethernet TCP/IP
|
|
|
|
Журнал событий |
|
|
|
100 событий SOE Регистр / время Разрешение: до 1 мс |
|
|
|
